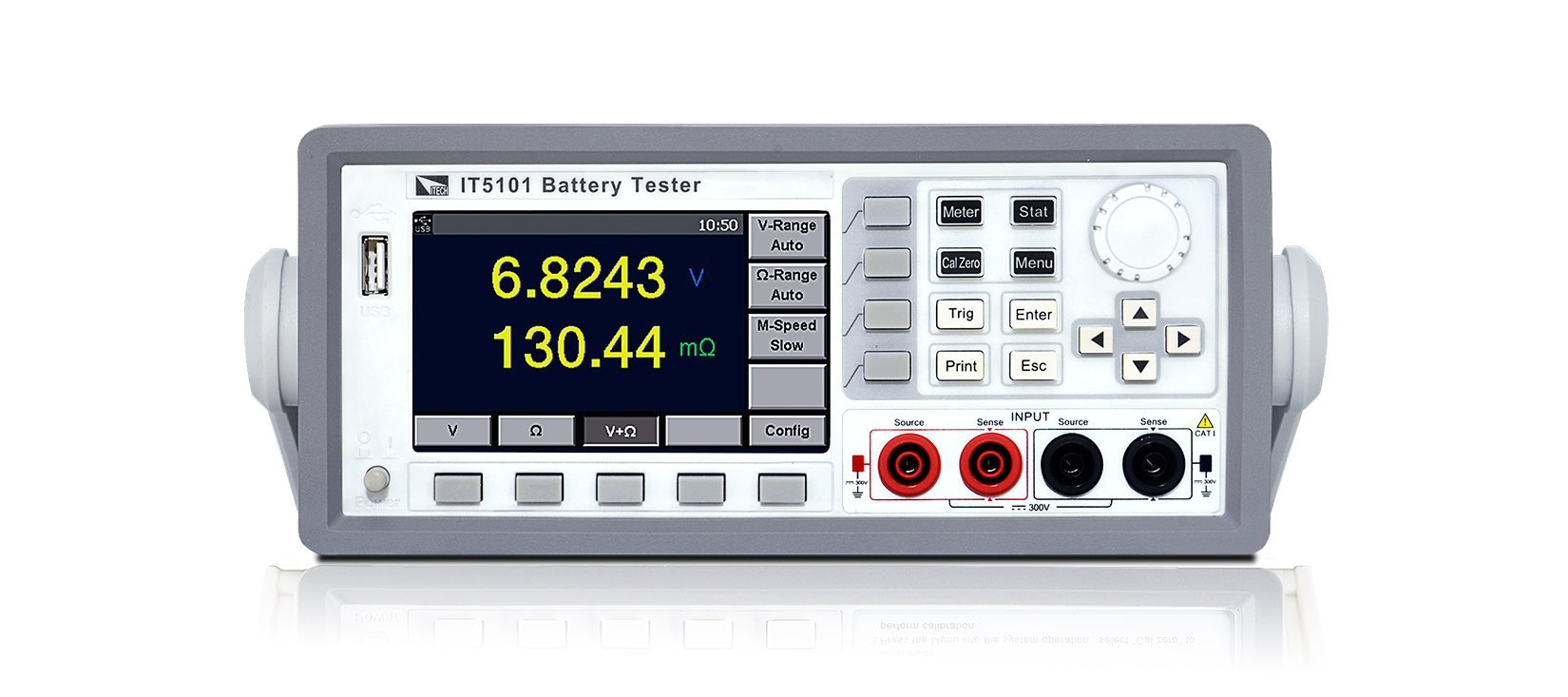

IT5100系列 电池内阻测试仪

IT5100系列 电池内阻测试仪
产品简介
IT5100系列内阻测试仪是一款高精度、高分辨率、高速度的电池测试仪。采用交流四端子测试方法,可更精准地测试电池的内阻和电压。IT5101/5101E电阻分辨率可达0. 1u,电压分辨率可达1
订购热线:010-60310742
产品介绍
IT5100系列内阻测试仪是一款高精度、高分辨率、高速度的电池测试仪。采用交流四端子测试方法,可更精准地测试电池的内阻和电压。IT5101/5101E电阻分辨率可达0. 1uΩ,电压分辨率可达10uV。利用外部U盘存储,可长时间进行统计运算。内建比较器功能,可自动判断电池参数是否符合标准,统计合格率,适合各种电池的检测和分拣。内建GPIB/USB/LAN通讯接口,支持SCPI通讯协议。IT5102单机支持16通道电池的测量,最多支持17台仪器级联,将通道数扩展至272个,对于提高测试效率有很大帮助。内建LAN / RS232通信接口,IT5100系列电池测试仪广泛应用于手机锂电池、蓄电池以及动力电池等各种电池的测试 。

产品特点



♦ 大屏幕LCD显示屏:电池内阻和电压同时显示

♦ 电压测量范围:10uV~300V *2

♦ 电阻测量范围:150uΩ ~ 3000Ω *1

♦ 三段电压量程、七段电阻量程的自动或手动测试 *3

♦ 同时测试电阻、电压,速度高达125次/秒 *4

♦ GPIB/USB/LAN通讯接口,支持SCPI协议

♦ 支持统计运算,通过USB存储数据

♦ 比较器功能:HI/IN/LOW显示分选结果

♦ 调零功能:全量程短路清零

♦ 交流四端子测试

♦ 讯响报警

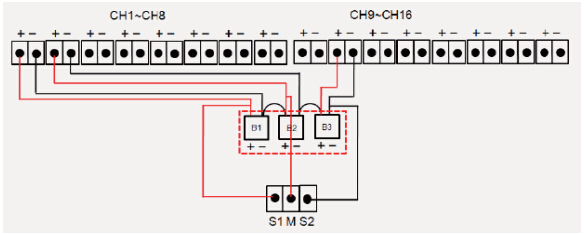

♦ IT5102单机高达16通道测试 ,且支持最多17台主从连接扩展 *5

♦ 支持电池在线测试 *6

♦ 可配合ITS5300电池充放电测试系统进行自动化测

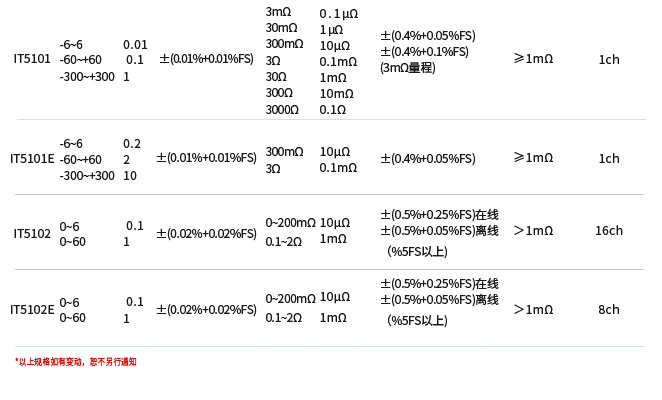

*1:IT5101E为15mΩ ~ 3Ω, IT5102/5102E为0.01mΩ~2Ω

*2:IT5102/5102E为0~60V

*3:IT5101E、IT5102/5102E电阻为两段量程

*4:IT5101/5101E在Ex_Fast模式下

*5:IT5102E为8通道

*6:IT5101/5101E仅支持离线测量,IT5102/5102E同时支持在线和离线测量






应用范围



♦ 低电流的条件下来表征机电元件的低阻特性

♦ 各种接触电阻的测试

♦ 碱性电池、铅蓄电池的劣化情况测定及寿命评估

♦ UPS检测

♦ 蓄电池出厂检验

♦ 超级电容等效电阻(ESR)测量

♦ 锂电池内阻和电压测量

♦ 纽扣电池高速量产抽检

♦ 燃料电池组的测量

♦ 电动汽车锂电池等高压电池组的测试

♦ 多节串联高压锂电池内阻和电压测量








多功能保证测量精度

♦ 测量异常检查
    能自动检测出测试探头的断线情况和接触不良,为工程师提高测量的可信度。

♦ 平均值功能
    通过简易的操作计算平均值,保证测试的稳定性和可靠性。

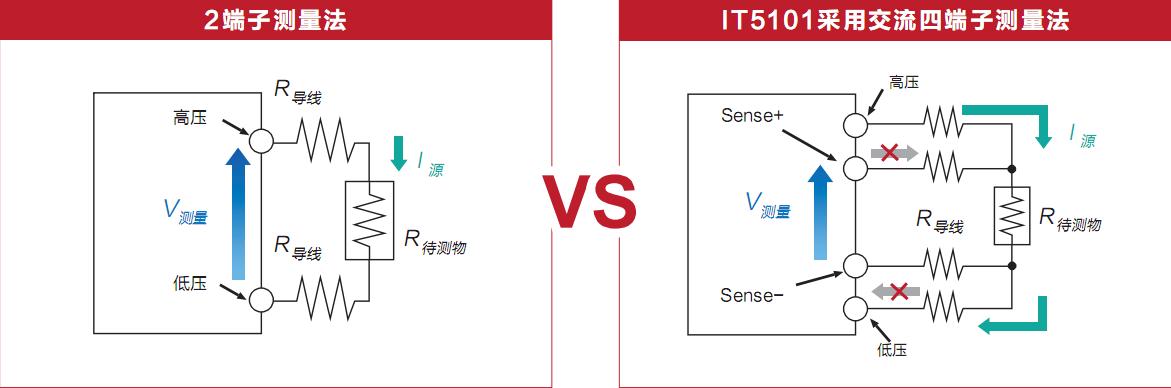

♦ 交流4端子法
   测量阻抗采用的是交流4端子法。测量时可以保证待测物不受测试线的阻抗影响。

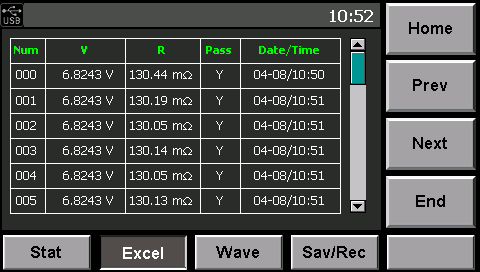

支持统计运算功能

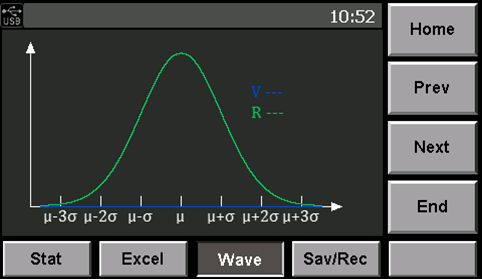

♦ 统计运算:利用外部U盘等存储设备,最多能够对n*1000组数据进行运算。适用于工程管理和品质管理。
♦ 测量条件的保存





比较器功能

♦ 阻抗&电压同时判断
♦ 超出Hi/Lo量程可蜂鸣声报警
♦ 综合判断结果输出
♦ 手动比较
♦ 2种设置方法
♦ 比较功能分为绝对比较和相对比较






在线交流内阻测试


常规的电池内阻测试需在充放电结束后才能测试内阻,两次接线不仅大大增加了测试时间,且不利于批量测试,IT5102/5102E电池测试仪可实现在线测试——即在充放电过程中实现对电池内阻的测试,全程只需一次接线,不仅确保测试结果的精确性,更是大大提高了测试效率

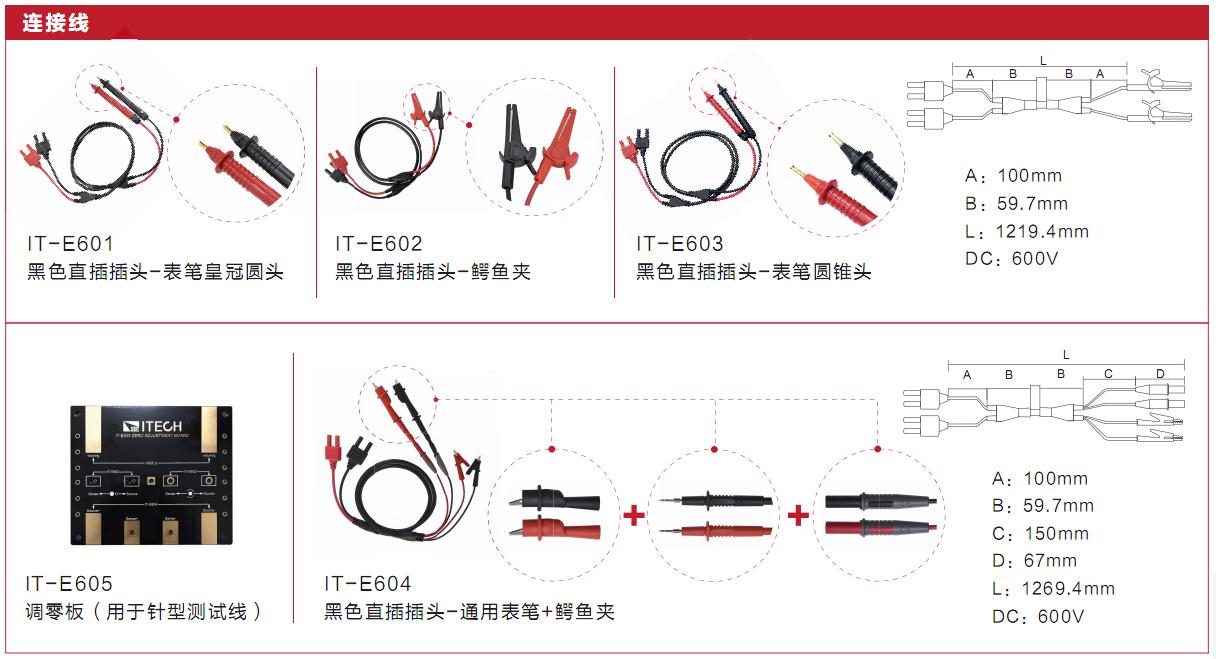

丰富的配件
