产品简介

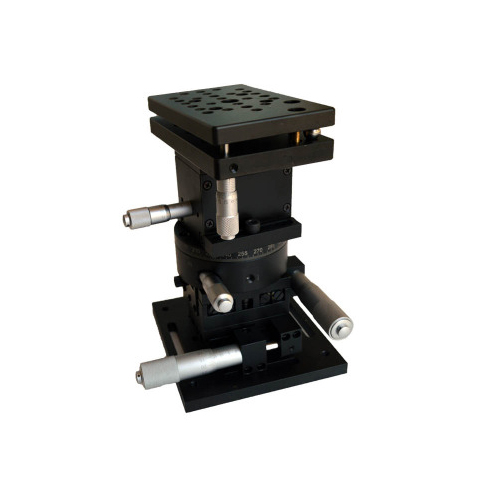

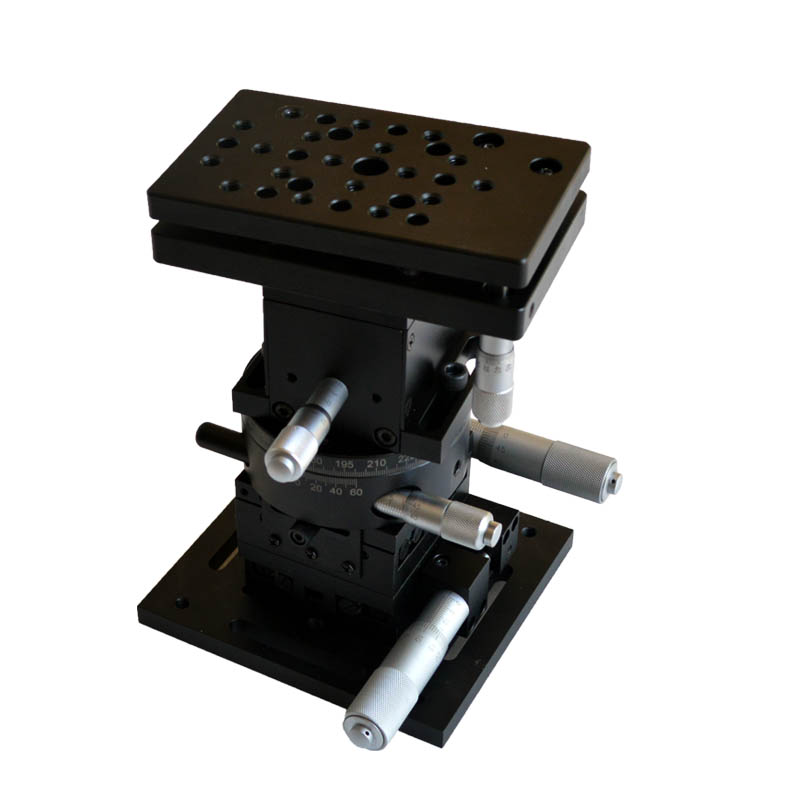

产品名称:六维位移台 产品型号: 产品描述:六维位移台是由一个旋转台,两个平移台,一个底板,一个升降台,一个倾斜台组成。 产品特点: X、Y轴: 导轨为交叉滚柱配合V形钢导轨
订购热线:010-60310742
产品介绍
产品名称:六维位移台
产品型号:
产品描述:六维位移台是由一个旋转台,两个平移台,一个底板,一个升降台,一个倾斜台组成。


产品特点:
X、Y轴:
导轨为交叉滚柱配合V形钢导轨,精度更高,承载较大,寿命长;侧边驱动:测微头在平移台侧边放置,操作方便,节省空间;采用弹簧复位,消除轴向间隙,台面和底座分布标准孔距的安装孔,方便安装和组合
Z轴:
采用楔形结构,最小刻度和灵敏度提高一倍导轨为线性钢球配合精磨V形钢导轨,精度高,
承载大测微头驱动,定量读数。
 θXθY轴:
提供双轴倾斜调整;测微头驱动,高品质碟形弹簧复位,稳定性好;点线面结构设计,稳定,重复性好。
θZ轴:
精密轴系设计,精度高,稳定性好,台面可以360°旋转调整,圆周360°刻划,方便读数;
可采用测微头进行一定范围的微调,弹簧复位,分辨率高,无空回;上下部均有标准孔距的连接孔,方便与其他位移台连接,组成多维移动台。







技术参数:

调整维度 X轴 Y轴 Z轴 θX θY θZ
行程 25mm 25mm 5mm ±5° 360°
分辨率 0.01mm 0.01mm 0.005mm --- 2′
轴向间隙 0.003mm 0.003mm 0.003mm --- ---
粗调范围 25mm 25mm 5mm --- 360°
粗调范围 25mm 25mm 5mm --- ±10°
精度 0.003mm 0.003mm 0.003mm 0.1° 2′
中心负载(Kg) 2kg

台面尺寸 125x75
自重 5.5kg
