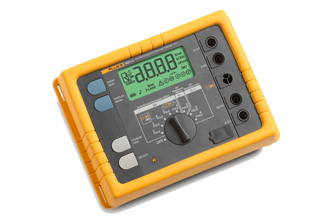

Fluke 1625-2 GEO 接地测试仪

Fluke 1625-2 GEO 接地测试仪
产品简介
产品概述: Fluke 1625-2 GEO 接地测试仪能够通过 USB 端口存储和下载数据。 一流的配件有助于简化和加快测试时间。 该测试仪易于使用。每一次测试时,测试仪都会提示您所需使用的地桩
订购热线:010-60310742
产品介绍

产品概述:

\



Fluke 1625-2 GEO 接地测试仪能够通过 USB 端口存储和下载数据。 一流的配件有助于简化和加快测试时间。

该测试仪易于使用。每一次测试时,测试仪都会提示您所需使用的地桩或钳口;大尺寸旋转开关确保您即使戴着手套也能操作。



产品特点:

无桩测试

Fluke 1625-2 接地测试仪只需使用钳口即可测量接地回路电阻。使用这种测量方法时,将两个钳口夹在接地棒上,每个钳口均连接至测试仪。完全无需使用接地桩。其中一个钳口感应已知固定电压,另一个钳口测量电流。然后,测试仪会自动测定接地棒的电阻。这种测试方法仅适用于受测建筑物或构筑物中有接地系统的情况,不过大多数情况都是如此。如果只有一条通路接地,如许多住宅应用中所采用,无桩测试法无法提供可接受的数值,则必须使用电位降测试法。

采用无桩测试时,无需断开接地棒 - 保持结合的接地系统在测试中的完整性即可。如今无需再花费时间为系统上的接地棒放置和连接地桩,这能够节约大量的时间。在一些您之前从未考虑过的位置,您也可以执行接地测试,包括建筑物内部、电缆塔或任何您无法接触到土地的位置。

最全面的测试仪

Fluke 1625-2 是一款与众不同的接地测试仪,可以完成所有四种类型的接地测量:

  • 三极和四极电位降(使用地桩)
  • 四极土壤电阻率测试(使用地桩)
  • 选择性测试(使用地桩和 1 个钳口)
  • 无桩测试(仅使用 2 个钳口)
产品规格:

详细技术指标
通用
存储器 通过 USB 端口可访问内部存储器存储的多达 1500 条记录
测量功能 干扰电压和频率、含/不含夹式电流互感器的三极和四极接地电阻、二极交流电阻、二极和四极直流电阻
显示屏 4 数位(2999 数位) - 7 段液晶显示屏(可视性提高)
操作 中央旋转开关和功能键
温度范围
工作温度 -10 °C 至 50 °C(14 °F 至 122 °F)
存放温度 -30 °C 至 60 °C(-22 °F 至 140 °F)
温度系数 ± 读数的 0.1 % /°C <18 °C >28 °C
防护类型 按照 EN60529,壳体防护等级为 IP56;电池盖防护等级为 IP40
最大电压 警告 – 插口 "钳口" 至插口 E、ES、S 或 H
rms = 0 V
插口 E、ES、S 或 H 相互之间任意组合,最大U rms = 250 V(属于误用)
安全性 采用双重和/或加强绝缘保护。对地最大50 V(按照 IEC61010-1)。300V CAT II,污染等级 2
质量标准 按照 DIN ISO 9001 标准开发、设计和生产
外场影响 符合 DIN 43780 (8/76)
辅助电源 6 x 1.5 V 碱性电池(IEC LR6 或 AA 型)
电池寿命范围 使用 IEC LR6/ AA 型:通常为 3000 次测量 (R E+R H ≤ 1 kΩ)
使用 IEC LR6/ AA 型:通常为6000 次测量 (R E + R H > 10 kΩ)
尺寸(宽 x 高 x 深) 250 mm x 133 mm x 187 mm (9.75 in x 5.25 in x 7.35 in)
重量 ≤ 1.1 kg (2.43 lb)(不含附件);7.6 kg (16.8 lb)(携带箱中含附件和电池)
外壳材料 聚酯
直流和交流干扰电压的测量 (U ST)
测量误差极限:方法 全波整流
测量范围 1 V 至 50 V
显示范围 0.0 V 至 50 V
分辨率 0.1 V
频率范围 交流/直流 45 Hz 至 400 Hz 正弦波
精度 ±(读数的 5 % + 5 位数)
测量序列 约 4 次测量/秒
内阻 约 1.5 MΩ
最大过载 rms = 250 V
干扰频率的测量 (F )
测量误差极限:方法 测量干扰电压的振荡周期
测量范围 6.0 Hz 至 400 Hz
显示范围 16.0 Hz 至 299.9 Hz 至 999 Hz
分辨率 0.1 Hz 至 1 Hz
量程 1 V 至 50 V
精度 ±(读数的 1 % + 2 位数)
接地电阻 (RE)
测量方法 按照 IEC61557-5 标准用探针测量电流和电压
开路电压 20/48 V 交流电
短路电流 250 mA 交流电
测量频率 手动或自动选择 94、105、111 和 128 Hz (AFC),在函数 R* 中为 55 Hz。
噪声抑制 120 dB(16 2/3、50、60 和 400 Hz)
最大过载 rms = 250 V



电气测量规格
固有误差或影响量 参比条件或指定操作范围 符号代码 按照 IEC1557 标准相关部分要求或测试 测试类型
固有误差 参考条件 A 第 5 部分 6.1 节 R
位置 参考位置 ± 90° E1 第 1 部分 4.2 节 R
电源电压 以制造商规定的极限值 E2 第 1 部分 4.2 和 4.3 节 R
温度 0 °C 和 35 °C E3 第 1 部分 4.2 节 T
串联干扰电压 参阅第 4.2 和 4.3 节 E4 第 5 部分 4.2 和 4.3 节 T
探针和辅助接地电极的电阻 0 至 100 x R A 但 ≤ 50 kΩ E5 第 5 部分 4.3 节 T
系统频率 标称频率的 99% 至 101 % E7 第 5 部分 4.3 节 T
系统电压 标称电压的 85% 至 110 % E8 第 5 部分 4.3 节 T
操作误差 B = ±(|A| + 1,15 √E 21 E 22 E 23 E 2425 E 2) 第 5 部分 4.3 节 R
A = 固有误差
En = 变量
R = 常规测试
T = 典型测试
B[%] = ± B/基准值 x 100%
测量范围 0.020 Ω 至 300 kΩ
显示范围 0.001 Ω 至 2.999 Ω
3.00 Ω 至 29.99 Ω
30.0 Ω 至 299.9 Ω
0.300 kΩ 至 2.999 kΩ
3.00 kΩ 至 29.99 kΩ
30.0 kΩ 至 299.9 kΩ
分辨率 0.001 Ω
0.01 Ω
0.1 Ω
1 Ω
10 Ω
100 Ω
精度 ±(读数的 2 % + 2 位数)
操作误差 ±(读数的 5 % + 5 位数)
测量时间 固定频率时通常为 8 秒使用自动频率控制,最大 30 秒,完成所有测量频率循环
由于探针和辅助接地电极的电阻导致的附加误差 H(R S + 2000 Ω)/R E x 1.25 x 10 -6% + 5 位数
H 和 R 的测量误差S 通常为R E + R S + R 的 10 %H
最大探针电阻 ≤ 1 MΩ
最大辅助接地电极电阻 ≤ 1 MΩ
如果误差处于 IEC61557-5 要求的限定范围之内,则会自动检查。
如果由于某些条件的影响,导致测量探针、辅助接地电极和接地电阻后的测量误差超过 30%,显示屏将显示警告符号并提示 RS 或 RH 过高。



测量分辨率的自动转换取决于辅助接地电极电阻 RH
RH,U 测量 = 48 V < 300 Ω
< 6 Ω
< 60 Ω
< 600 Ω
RH,U 测量 = 20 V < 250 Ω
< 2.5 kΩ
< 25 kΩ
< 250 kΩ
分辨率 1 mΩ
10 mΩ
100 mΩ
1 Ω



接地电阻的选择性测量(R E 钳口)
测量方法 按照 EN61557-5 标准用探针测量电流和电压,并通过额外的电流互感器测量单个支路中的电流(专利适用)。
开路电压 20/48 V 交流电
短路电流 250 mA 交流电
测量频率 手动或自动选择 94、105、111 和 128 Hz (AFC),55 Hz (R*)
噪声抑制 120 dB(162/3、50、60 和 400 Hz)
最大过载 最大U rms = 250 V(将不会启动测量)
测量范围 0.020 Ω 至 300 kΩ
显示范围 0.001 Ω 至 2.999 Ω
3.00 Ω 至 29.99 Ω
30.0 Ω 至 299.9 Ω
0.300 kΩ 至 2.999 kΩ
3.00 kΩ 至 29.99 kΩ
分辨率 0.001 Ω
0.01 Ω
0.1 Ω
1 Ω
10 Ω
精度 ±(读数的 7 % + 2 位数)
操作误差 ±(读数的 10 % + 5 位数)
由于探针和辅助接地典型电极电阻导致的附加误差 H(R S + 2000 Ω)/R ETOTAL x 1.25 x 10 -6% + 5 位数
H 和 R 的测量误差S 通常为R ETOTAL + R S + R 的 10 %H
测量时间 固定频率时通常为8 秒使用自动频率控制,最大 30 秒,完成所有测量频率循环。
待测单个支路的最小电流 0.5 mA 使用互感器 (1000:1)
0.1 mA 使用互感器 (200:1)
通过互感器的最大干扰电流 3:00 AM 使用互感器 (1000:1)
* 使用推荐的电流钳/互感器。



电阻测量 (R~)
测量方法 测量电流和电压
测量电压 20 V 矩形脉冲交流电压
短路电流 > 250 mA 交流电
测量频率 手动或自动选择 94、105、111 和 128 Hz (AFC)
测量范围 0.020 Ω 至 300 kΩ
显示范围 0.001 Ω 至 2.999 Ω
3.00 Ω 至 29.99 Ω
30.0 Ω 至 299.9 Ω
300 Ω 至 2999 Ω
3.00 kΩ 至 29.99 kΩ
30.0 kΩ 至 299.9 kΩ
分辨率 0.001 Ω
0.01 Ω
0.1 Ω
1 Ω
10 Ω
100 Ω
精度 ±(读数的 2 % + 2 位数)
操作误差 ±(读数的 5 % + 5 位数)
测量时间 通常为 6 秒
最大干扰电压 24 V,超过 24 V 无法启动测量
最大过载 rms 最大= 250 V



电阻测量(R 直流)
测量方法 可按照 IEC61557-4 进行电流-电压测量
测量电压 20 V 直流电
短路电流 250 mA 直流电
测量值的公式 对于四极测量,可延长 H、S、ES 导线而不会产生附加误差。
导线 E 中的电阻 > 1 Ω 时,可导致 5m Ω/Ω 的附加误差。
测量范围 0.020 Ω 至 300 kΩ
显示范围 0.001 Ω 至 2.999 Ω
3.00 Ω 至 29.99 Ω
30.0 Ω 至 299.9 Ω
300 Ω 至 2999 Ω
3.0 kΩ 至 29.99 kΩ
30.0 kΩ 至 299.9 kΩ
分辨率 0.001 Ω
0.01 Ω
0.1 Ω
1 Ω
10 Ω
100 Ω
精度 ±(读数的 2 % + 2 位数)
操作误差 ±(读数的 5 % + 5 位数)
测量序列 约 2 次测量/秒
测量时间 通常为 4 秒,包括极性反转(二极或四极)
最大干扰电压 直流或交流电压 ≤3 V,超过 3 V 无法启动测量
最大感应率 2 Henry
最大过载 rms = 250 V



导线电阻补偿 (R K)
在 R [414]K在 R [416]E在 R [418]E在 R [420]
测量值的公式 显示屏 = R 测得 - R 补偿*
* 设定点输入值 RK = 0.000 Ω,通过调整测量在 0.000 至 29.99 Ω 范围内变化。



无桩接地回路测量(双钳口,无桩)
开关档位 RA 四极(双钳口,无桩)
分辨率 0.001 Ω 至 0.1 Ω
测量范围 0.02 Ω 至 199.9 Ω
精度 ±(读数的 7 % + 3 位数)
操作误差 ±(读数的 10 % + 5 位数)
测量电压 Vm = 48 V 交流(初级电压)
测量频率 128 Hz
噪声电流 (IEXT) 最大IEXT = 10 A(交流)(RA < 20 Ω)
最大IEXT = 2 A(交流)(RA > 20 Ω)
测量原理:使用两个电流互感器对闭合环路中的电阻进行无桩测量。
自动量程选择。
仅当按照指定的最小距离结合使用推荐的电流钳进行测量时,有关无桩接地回路测量的信息才有效

 标准配件:

型号名称 描述
1625-2 包括:
  • GEO 接地测试仪
  • 用户手册
  • 电池
  • 快速参考指南
  • USB 电缆
