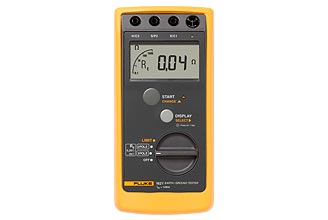

Fluke 1621 接地电阻测试仪

产品简介

产品概述：移动使用的手持式接地测试仪 Fluke 1621 是一款简单易用的接地测试仪。对于接地电阻测试场合，1621 是检测可靠接地连接线路的第一道防线。装置采用多种基本的接地测试

订购热线：010-60310742

分享到：微信 QQ好友 QQ空间新浪微博

在线咨询

产品介绍

产品概述：

移动使用的手持式接地测试仪

Fluke 1621 是一款简单易用的接地测试仪。对于接地电阻测试场合，1621 是检测可靠接地连接线路的第一道防线。装置采用多种基本的接地测试方法，其中包括三极电压降测试法及两极接地电阻测试法。它的尺寸轻巧方便，拥有结实的皮套以及清晰的宽大 LCD 显示屏，使之成为大多数电气接地工作场合的理想现场接地测试仪。 Fluke 1621 拥有简单的用户界面和直观易用的功能，是一款电气承包商、设备测试工程人员和接地专业人士不可多得的手持式接地测试工具。

产品特点：

三极电压降接地测试法进行基本的测量
两极电阻测量法提供更多的功能
单键操作，轻松捕获数值
自动“信噪”电压检测功能可确保精确的测量
危险电压警告功能提供更高的用户保护级别
大屏幕背光显示屏便于清晰地读取和记录数据
结实耐用的皮套，设计用于苛刻的工作环境
小巧紧凑，方便携带
测量结果超过设定的限制值时立即发出警告（如果使用可调的限制设置）
600 V II 类

产品规格：

常规技术指标

测量功能

三极接地电阻，两极交流电阻，干扰电压

基本误差

查阅参考温度范围，提供一年保修

测量速率

每秒测量 2 次

电池

1 个 9 伏碱性电池 (LR61)

电池电量状态

如果电压低于 6.5 V，则会显示 LO-BAT（低电量）

电压

H/C2 和 E/C1 接头之间:	最大 250 Veff（有效电压）
S/P2 和 E/C1 接头之间:	最大 250 Veff

气候类别

VDE/VDI 3540 RZ（符合 KWG，每个 DIN 40040，4/87）

温度性能

工作:	-10 °C 至 +50 °C（+14 °F 至 +122 °F）
操作:	0 °C 至 +35 °C（+32 °F 至 +95 °F）
存储:	-20 °C 至 +60 °C（+68 °F 至 +140 °F）
参考:	+23 °C ± 2 °C (+73 °F ± 4 °F)

温度系数

量程的 ± 0.1 %，每开氏温度

安全

IEC/EN 61010-1，600 V，II 类，2 级污染

尺寸

113 毫米 x 54 毫米 x 216 毫米（(4.5 英寸 x 2.1 英寸 x 8.5 英寸），包括护套

重量

850 克（1.9 磅），包括标准附件，体积约 600 立方厘米

注:

如果不使用测试仪，或需要长期存放，请卸下电池并与测试仪分开存放，以免电池泄露对测试仪造成损害。

注:

测试仪的 4 个温度范围符合欧洲安全标准要求；通过使用温度系数来计算工作环境温度下的准确度，仪器可在整个温度范围内正常工作。

电气技术指标

最大偏差:

E1 影响因素	位置
E1 偏差影响	0%
E2 影响因素	电压
E2 偏差影响	0%
E3 影响因素	温度 E3
E3 偏差影响	2.3 %
E4 影响因素	串行干扰电压 (20 V)
E4 偏差影响	0.6 %
E5 影响因素	探针和辅助探针电阻
E5 偏差影响	10%

测试电压

3.7 kV

保护等级

IP 40；IEC/EN 60529

电磁兼容性

	辐射: EC/EN 61326，B 类
	抗扰: IEC/EN 61326，附录 C

R_E 电阻测量

测量方法	使用改进的串扰衰减方法进行电流-电压测量，无需补偿导线电阻测量，使用探针（三极）或不使用探针（两极），符合 IEC/EN 61557-5 标准
开放电路电压	23 至 24 V ac
短路电流	> 50 mA ac
测量频率	128 Hz
最大许可过载	250 Veff

测量时间

8 秒（从按“开始起计算的平均值）

限制输入

即使测试仪关闭，仍会保留设定值（如果电池电量充足）

自动切换分辨率

R_H	< 7 kΩ
分辨率	0.01 Ω
R_H	< 50 kΩ
分辨率	0.1 Ω
R_H	> 50 kΩ
分辨率	1 Ω

干扰直流和交流电压显示

最大电压	30 Veff
共模抑制	> 80 dB，50 Hz 和 60 Hz
Ri	680 kΩ
测量误差	对于纯交流电和直流电信号，< 10 %

量程

0.15 Ω 至 20 Ω

分辨率	0.01 Ω
显示范围	0 至 19.99 Ω

200 Ω

分辨率	0.1 Ω
显示范围	20 至 199.9 Ω

2 kΩ

分辨率	1 Ω
显示范围	200 至 1999 Ω

基本误差

±（测量值的 6 % + 5 位数字）

操作误差 IEC 61557

±（测量值的 18 % + 5 位数字）

注:

[1] 包括影响因素 E1-E5 造成的所有偏差。
如果高探针或辅助探针电阻造成的偏差 E4 高于指定值，即会闪烁。
测量值不在指定的操作误差范围内。

标准配件：

型号名称	描述
Fluke 1621	接地电阻测试仪 1621 包括: 两条带鳄鱼夹的测试线，2 米（6 英尺）一个电池，9 V 碱性 (LR61) 一个护套，黄色一张光碟
