绿色波段吸收型玻璃

绿色波段吸收型玻璃
产品简介
产品简述: 绿色波段吸收型玻璃是一种利用散布在玻璃材料中的光吸收物质控制入射光波长的光学件。此类滤光片吸收部分可见红光与蓝光,允许绿色波段可见光及部分近红外光通过,
订购热线:010-60310742
产品介绍
产品简述:
         绿色波段吸收型玻璃是一种利用散布在玻璃材料中的光吸收物质控制入射光波长的光学件。此类滤光片吸收部分可见红光与蓝光,允许绿色波段可见光及部分近红外光通过,主要被用于获取特定绿色光波。

光学指标
截止波段:200-460nm、600-1100nm(根据客户需求)
峰值透过率:70%~90%(根据客户需求)
产品材质:一级光学玻璃(K9,BK7,B270,D263T,石英玻璃,有色玻璃,浮法玻璃等)
表面光洁度:国标三级,美军标 60-40

应用领域
光学测量仪器、数码相机,高清晰投影机,分析仪器设备,医疗仪器、冶金、航空、航天、仪表

绿色玻璃特性:

牌 号 厚度 A[2856k] D65 化学稳定性 ND α×10-7 Tg Ts S
(mm) x y Y x y Y DA DW (/℃) (℃) (℃)
LB1 2 0.328 0.593 24.6 0.268 0.586 28.2 1 3 1.524 96 535 599 2.52
LB2 2 0.25 0.669 9.7 0.216 0.658 11.9 1 2 1.524 96 535 599 2.52
LB3 2 0.252 0.502 23.7 0.196 0.374 29.3 1 1 1.523 98 526 597 2.52
LB4 2 0.23 0.516 16.3 0.183 0.387 20.7 1 1 1.523 89 525 598 2.52
LB6 2 0.426 0.468 71.9 0.32 0.424 73.6 6 5 1.534 100 421 463 2.83
LB7 2 0.36 0.603 25.6 0.308 0.629 28.4 1 2 1.547 104 458 526 2.85
LB8 2 0.496 0.459 34.9 0.42 0.475 32.3 1 2 1.523       2.52
LB9 2 0.462 0.452 86.7 0.353 0.429 85.2 1 2 1.547 104 458 526 2.85
LB10 2 0.472 0.477 79.2 0.383 0.495 77.6 1 3 1.547 104 458 526 2.85
LB11 2 0.435 0.528 53 0.364 0.56 54.4 1 2 1.547 104 458 526 2.85
LB12 2 0.463 0.433 87.3 0.342 0.388 84.9 3 4 1.536 95 534 606 2.73
LB13 1 0.352 0.568 15.1 0.284 0.554 16.9 1 3 1.527 98 597 663 2.53
LB14 1 0.369 0.576 8.9 0.307 0.588 9.8 1 3 1.527 98 597 663 2.53
LB15 1 0.351 0.576 2.2 0.299 0.617 2.5 1 3 1.527 98 597 663 2.53
LB16 2 0.484 0.476 74 0.405 0.483 70.2 6 5 1.535 100 421 463 2.84
LB17 2 0.434 0.518 56.4 0.356 0.541 58 1 2 1.547 104 458 526 2.85
LB18 2 0.377 0.543 40.9 0.299 0.536 58 1 2 1.547 104 458 526 2.85
LB19 2 0.161 0.525 2.7 0.143 0.399 3.7 1 3 1.544 96 535 599 2.52

绿色玻璃技术要求:

牌 号 厚度
(mm)
430
(nm)
450
(nm)
520
(nm)
530
(nm)
650
(nm)

LB1 2 ≤0.4     ≥41.9 ≤3.2
LB2 2   ≤0.2   ≥18.3 ≤0.2
LB3 2   15.2~29.0 ≥40.0   ≤1.7
LB4 2   6.0~15.9 ≥24.1   ≤0.2
牌 号 厚度
(mm)
400
(nm)
420
(nm)
460
(nm)
480
(nm)
550
(nm)
560
(nm)
620
(nm)
650
(nm)
660
(nm)
LB6 2     41.7~50.1     ≥79.4     25.1~33.1
LB7 2         545
--------
32.0-45.0
  ≤8.0
LB8 2   ≤1.3       30.3~43.9   640
--------
25.2-40.0

LB9 2 ≤2.0       ≥82.0     65.0~70.0
LB10 2   ≤1.0     ≥72.0     50.0~60.0
牌 号 厚度
(mm)
360
(nm)
420
(nm)
480
(nm)
540
(nm)
550
(nm)
620
(nm)
650
(nm)
680
(nm)

LB11 2   ≤0.4   ≥65.0       17.0~24.0
LB12 2 ≤0.8       ≥79.4
LB13 1     ≤13.8 17.4~30.3   ≤12.6 ≥72.5
 LB14  1     ≤7.6 7.6~17.4   ≤8.1
LB15 1     ≤3.2 ≥2.0   ≤4.2
牌 号 厚度
(mm)
450
(nm)
460
(nm)
510
(nm)
520
(nm)
530
(nm)
560
(nm)
600
(nm)
660
(nm)
750
(nm)
LB16 2   9.0~16.0       ≥83.6   35.0~42.0
LB17 2 ≤1.5       ≥68.0   ≤46.0   ≤20.1
LB18 2 ≤32.8     ≥62.8     ≤18.5   ≤2.1
LB19 2   ≤3.0 6.0~10.0     ≤2.5

绿色玻璃气泡、条纹、应力类级别:

牌 号 气 泡 条 纹 应 力 牌 号 气 泡 条 纹 应 力
LB1 C-B 4 3 LB11 C-B 3C 3
LB2 C-B 4 3 LB12 C-B 3C 3
LB3 C-B 4 3 LB13 C-B 4 3
LB4 C-B 4 3 LB14 C-B 4 3
LB6 C 3C 4 LB15 C-B 4 3
LB7 C-B 3C 3 LB16 D-C 3C 4
LB8 C-B 3C 3 LB17 C-B 3C 3
LB9 C-B 3C 3 LB18 C-B 3C 3
LB10 C-B 3C 3 LB19 C-B 4 3

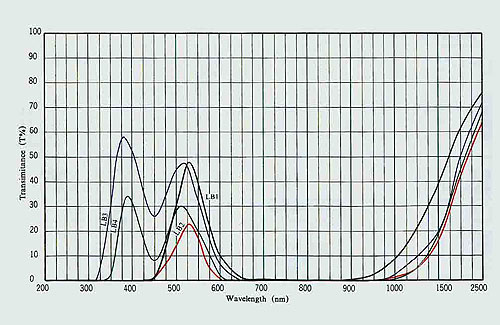

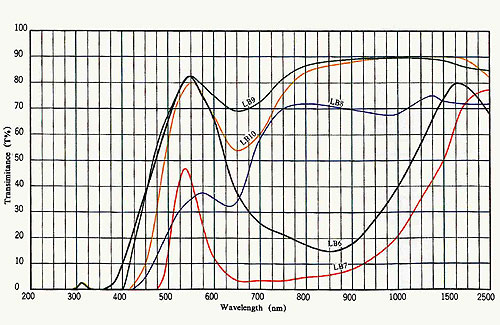

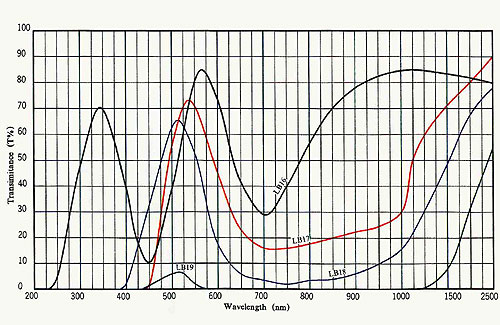

特性曲线图:
