内窥镜光学检测仪器
内窥镜光学检测仪器针对YY 0068.1—2008标准的光学性能检测系统
内窥镜检测系统是专门针对国家医药行业标准YY 0068.1-2008(医用内窥镜 硬性内窥镜 光学性能及测试方法) 推出的集成测试系统，可广泛应用于医疗设备检测, 内窥镜制造商研发,质量控制及内窥镜售后维修等领域。该系统核心器件使用欧美产品， 同时具备高测试精度和高灵活度的特点, 可以测试腹腔镜,气管镜,关节镜,膀胱镜等多种常用的内窥镜.系统具备极高的灵活性和可升级性, 通过升级即可满足YY 1081-2011(医用内窥镜 内窥镜功能供给装置 冷光源)和YY 0763-2009(医用内窥镜照明用光缆)等相关标准。
医用内窥镜光学检测仪特性
(1)极高灵敏度的光测量系统
(2)极高精确度的光测量系统
(3)光度测量可溯源至NIST或中国计量院
(4)高照度输出的光源
(5)灵活.稳固的镜体夹持方式,操作方便
(6)高灵活度的测试平台用于固定,移动或旋转分辨率板,漫反射屏,照度计等
仪器测量参数
(1)视场角
(2)视向角
(3)角分辨力
(4)有效景深范围
(5)显色指数
(6)相关色温
(7)光通量及红绿蓝光辐射通量比
(8)照明变化率
(9)照明有效性(边缘均匀性和照明镜体光效)
(10)综合光效
(11)光能传递效率(有效光度率)
系统中光测量部分主要针对于内窥镜的光学照明特性和成像特性检测，可以测量光通量、辐射通量、相关色温、色坐标、显色性等参数. 同时可以依据YY 1081-2011标准测试冷光源的显色指数, 相关色温、红绿蓝光辐通量比, 红外截止性能以及输出总光通量。
系统中光源部分为满足国家医药行业标准YY 1081-2011(医用内窥镜 内窥镜功能供给装置冷光源) 的一套光源, 主要用于提供高照度水平的均匀辐射源，通过配合其他器件, 可以保证针对多种使用条件下的测试得以方便地完成。

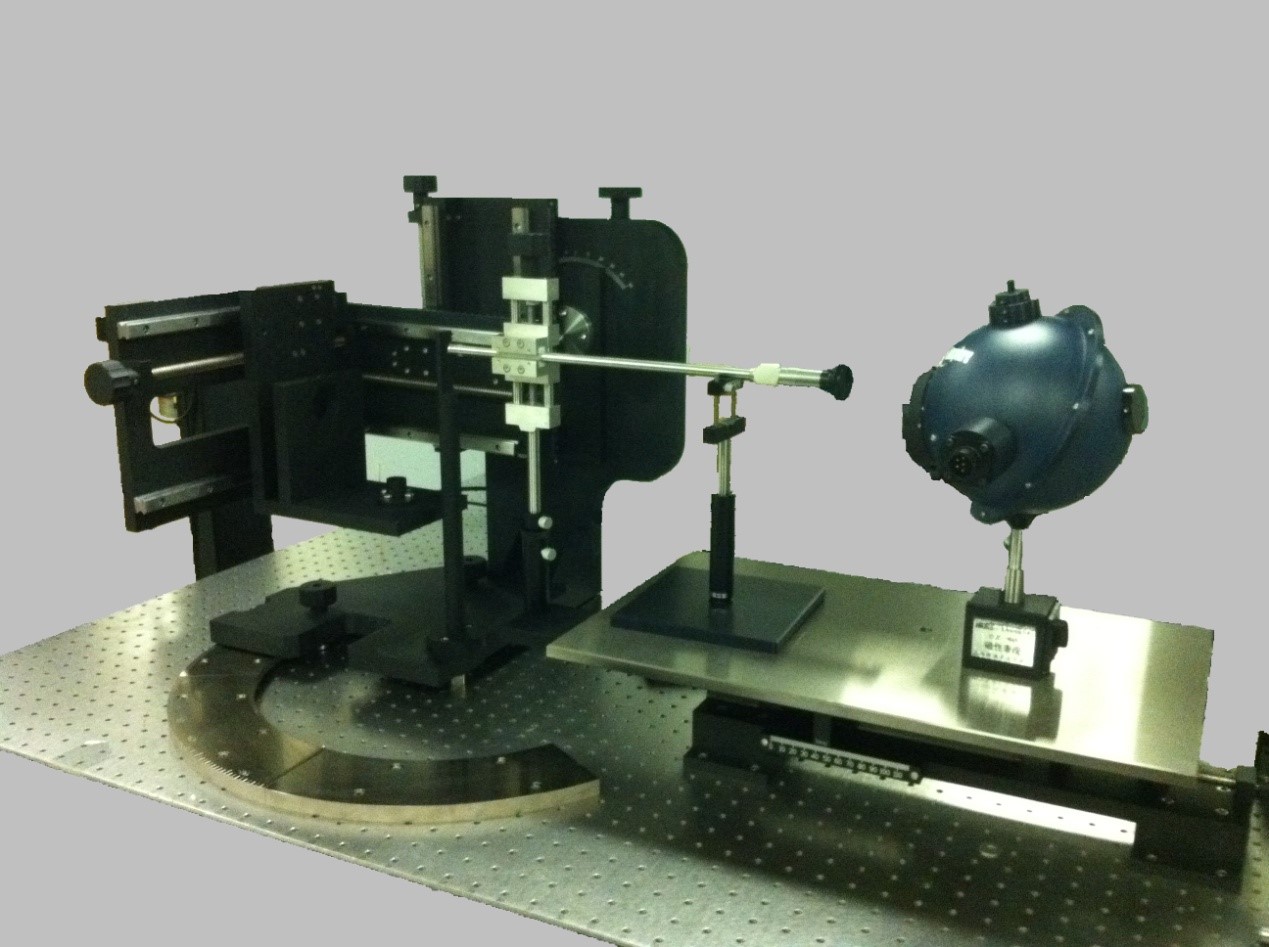

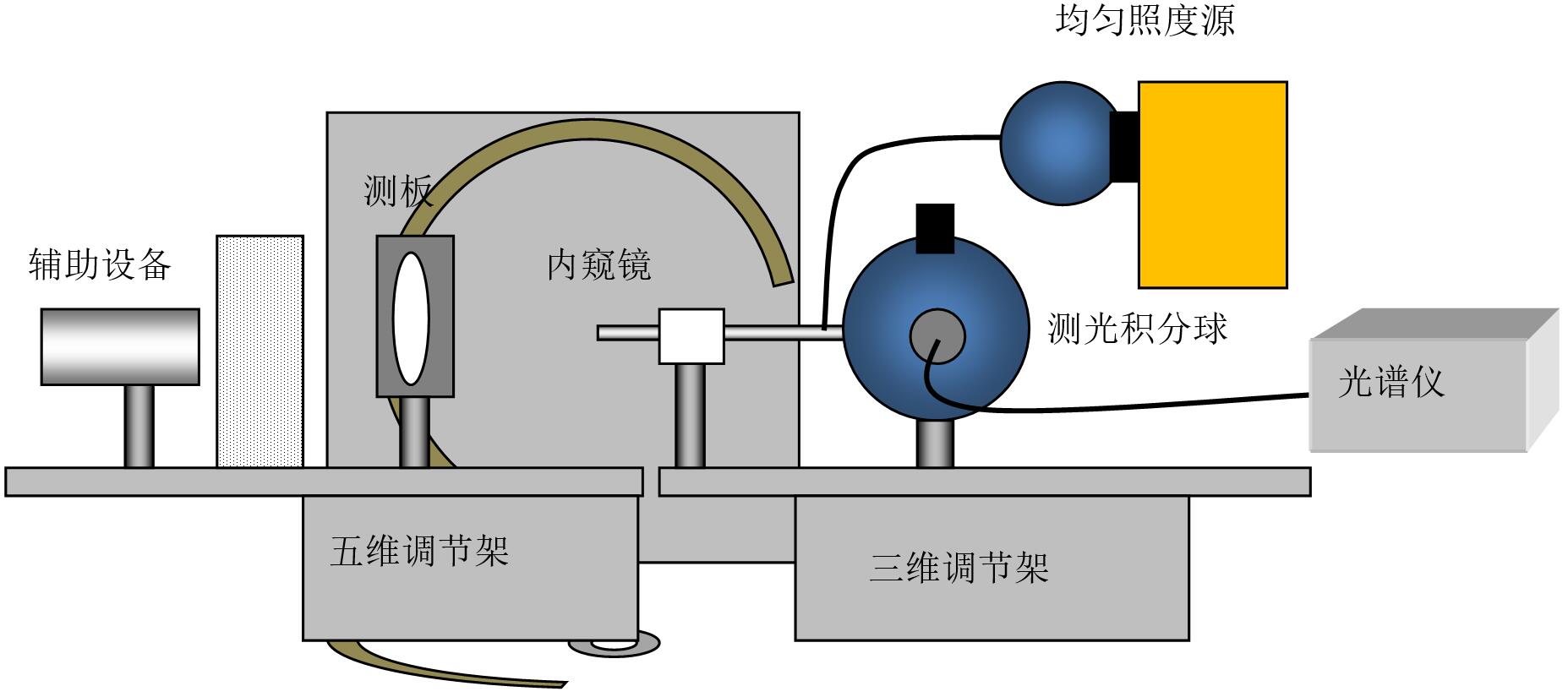

系统结构图
系统主要包含内容：
(1)光测量积分球
(2)光谱辐射通量溯源标准灯
(3)光谱仪（不同性能可选）
(4)光谱测试软件
(5)内窥镜夹持平台
1、积分球
|
积分球尺寸 |
6英寸 |
|
积分球涂层 |
Spectraflect |
|
涂层反射率 |
96%-98% |
|
开口 |
带标准光源输入口,探测器口及测量口 |
|
测量口 |
开口带可调孔径光阑 |
|
探测器接口 |
可接探测器或光谱仪 |
2、光谱仪
|
波长范围 |
350nm-1000nm |
|
探测器类型 |
2048单元线阵CCD |
|
探测器工作温度 |
-10℃±0.05℃ |
|
波长精确度 |
±0.3nm |
|
积分时间 |
8ms～20s |
|
动态范围 |
1300:01:00 |
|
非线性度 |
±0.2% |
3、探测器
|
可见光视度探测器类型 |
硅光度探测器 |
|
探测器f1’匹配误差 |
≤4% |
|
光通量测试下限 |
1E-5lm |
|
量程调节 |
自动 |
|
两个探测器接口 |
Labsphere0.5英寸接口 |
|
光度计 |
可编程光度/辐射度计 |
|
可输入参数 |
100个 |
|
量程调节 |
自动调节 |
4、标准灯
|
标准灯类型 |
光通量卤钨灯 |
|
标准灯校准参数 |
350-1050nm光谱辐射通量 |
|
辐射通量较准精度 |
<3% |
|
光通量校准精度 |
<1% |
|
光通量溯源标准 |
美国NIST或中国计量院 |
5、其他
|
辐照度测量头 |
|
|
（1）照度探头结构 |
积分球+漫射片 |
|
（2）积分球反射材料 |
Spectralon |
|
（3）积分球反射率 |
>99% |
|
（4）照度接受器面积 |
1cm2 |
|
（5）接收器面积 |
可切换至微孔 |
|
辐照度校准光源 |
|
|
漫反射目标板尺寸 |
5英寸 |
|
漫反射目标板材质 |
Spectralon |
|
漫反射目标板反射率 |
98%-99% |
|
漫反射目标板溯源 |
美国NIST |
6、测试平台
|
直线调节维度 |
3维，x，y，z |
|
直线调节范围 |
100mm最大 |
|
旋转调节 |
2维球面 |
|
水平调节范围 |
-90——135度 |
|
垂直 |
+/-90度 |
|
内窥镜夹持机构 |
2维调节 |
|
积分球安装机构 |
包含 |
|
漫射屏安装 |
包含 |
|
分辨率板安装支架 |
包含 |
|
照度探头固定机构 |
包含 |
|
点光源固定机构 |
包含 |
|
内窥镜直径范围 |
0.5-2cm |
|
内窥镜长度范围 |
5-50cm |
|
视场角范围 |
<110度 |
|
视向角范围 |
0-90度 |
7、光谱漫反射板
|
尺寸 |
5英寸 |
|
漫反射板反射材料 |
Spectralon |
|
漫反射板反射率 |
98%～99% |
8、A光源
|
功率 |
150W |
|
稳定度 |
0.1% |
|
积分球材质 |
Spectralon |
|
材料反射率最大值 |
>99% |
