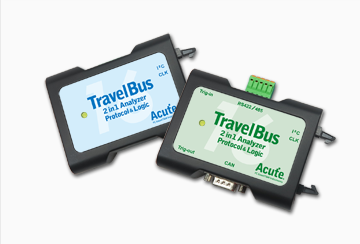

TravelBus 二合一分析仪 (协议+逻辑)
TravelBus 二合一分析仪 (协议+逻辑)
产品简介
产品概述： TravelBus 二合一分析仪 (协议+逻辑) PC-based, USB 3.0 界面/电源 200 MHz 时序/状态分析 数字通道 : 16 (数据), 1 (时钟), 2 (IC) 存储空间: PC RAM 资料即时显示, 撷取后波形同步显示 数据
订购热线：010-60310742
产品介绍
产品概述：
TravelBus 二合一分析仪 (协议+逻辑)
PC-based, USB 3.0 界面/电源
• 200 MHz 时序/状态分析
• 数字通道 : 16 (数据), 1 (时钟), 2 (I²C)
• 存储空间: PC RAM • 资料即时显示, 撷取后波形同步显示 • 数据记录器
• 协议模组 I : DALI, HID over I²C, I²C, I²S, LIN2.2, MDIO, PMBus, RS232, SMBus, SPI, USB1.1
• 协议模组 II ．CAN2.0, Modbus, Profibus, RS422, RS485 ．差分信号通道 : 2 (CAN2.0), 4 (RS422/485) ．可叠加 Acute TravelScope 示波器成为 MSO ．隔离埠：CAN / RS485 (> 1000Vrms) • 协议模组 III：BiSS-C, PWM • 总线解码：I²C, I²S, LIN2.2, SMBus, PWM, SMBus, SPI, UART, USB PD 2.0, ...
| 型号 | 协议模组 | 总线解码 | 通道 | 叠加示波器 |
| TB1016F | I²C, RS232, SPI | YES | 19 | No |
| TB1016E | I | YES | 19 | No |
| TB1016B | I, II | YES | 19 | YES |
| TB1016B+ | I, II, III | YES | 19 | YES |
| TravelBus 系列 | |||
| 型号 | TB1016F TB1016E TB1016B TB1016B+ | ||
| 电源 |
电源 USB bus-power (+5V) 静态消耗功率 0.75W 瞬间最大消耗功率 < 2.5W |
||
| 传输接口 | USB 3.0 (USB 2.0 Compatible) | ||
| 时序分析 (异步, 采集频率) | 200 MHz | ||
| 状态分析 (同步, 外部时钟) | 200 MHz | ||
| 通道 (Data / CLK / I²C / CAN / RS485) | 16 / 1 / 2 / - / - 16 / 1 / 2 / 2 / 4 | ||
| 触发 |
分辨率 5 ns 通道数 16 (Max.) 多条件 Yes (4) 前置/后置 Yes 忽略次数 Yes (0 ~ 65536 times) 种类 字节, 通道, 跳变, 毛刺, 宽度 协议模组 I²C, RS232, SPI --- 协议模组 I --- DALI, HID over I²C, I²C, I²S, LIN2.2, MDIO, PMbus, RS232, SMBus, SPI, USB1.1 协议模组 II --- --- CAN2.0, Modbus, Profibus, RS422, RS485 协议模组 III --- --- --- BiSS-C, PWM 输入埠(叠加用) --- --- TTL 3.3V 输出埠(叠加用 --- --- TTL 3.3V 范围 -6V ~ +6V 分辨率 50mV |
||
| 触发电平 | 触发电平准确率 ±100mV + 5%*Vth | ||
| 输入电压 |
最大 ±40V DC, 15Vpp AC 灵敏度 0.5Vpp @150MHz |
||
| 输入阻抗 | 200KΩ // <5pF | ||
| 温度 |
工作温度 5° C ~ 45° C (41° F ~ 113° F) 保存温度 -10° C ~ 65° C (-14° F ~ 149° F) |
||
| 协议分析 |
协议分析 I²C, RS232, SPI ---- ---- ---- I ----- DALI, HID over I²C, I²C, I²S, LIN2.2, MDIO, PMbus, RS232, SMBus, SPI, USB1.1 II ---- ----- CAN2.0, Modbus, Profibus, RS422, RS485 III ---- ----- ----- BiSS-C, PWM |
||
| 软件功能 | 总线解码 1-Wire, 3-Wire, 7-Segment, AccMeter, ADC, APML, BiSS-C, BSD, CAN2.0, CEC, Close Caption, DALI, DMX512, DP Aux, EDID, Line Decoding, Line Encoding, HDLC, HDQ, HID over I²C, I²C, I²C EEPROM, I²S, ITU656, IrDA, JTAG, LCD1602, LIN2.2, LPT, M-Bus, Math, MDIO, MHL Cbus, Microwire, Modbus, NEC IR, PECI, PMBus, Profibus, PS/2, PWM, QI, RC-5, RC-6, SGPIO, Smart Card, SMBus, SMI, SPI, SSI, ST7669, SWD, SWP, UART, UNI/O, USB 1.1, USB PD 2.0, Wiegand | ||
| 主机尺寸 | 长 x 宽 x 高 (mm³) 96x74x24 | ||
| 排线 | 24-pin | ||

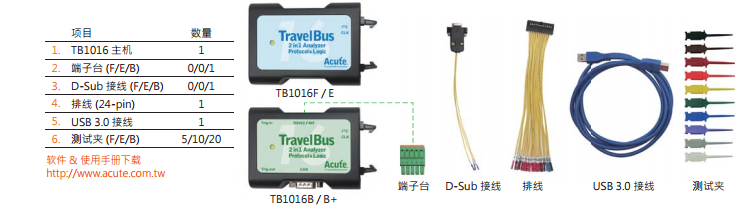

| 测试夹 | 5 10 20 20 | ||
