BusFinder 二合一分析仪 (协议+逻辑)
BusFinder 二合一分析仪 (协议+逻辑)
产品简介
产品概述： BusFinder 二合一分析仪 (协议+逻辑) PC-based, 64 通道 USD 3.0 接口, 12V 电源 32Gb 总內存 协议分析仪: eMMC 5.1, NAND Flash, SD 3.0, SD 4.0 (UHS-II) 数据即时显示 (SD 4.0 不提供波形显示) 触发
订购热线：010-60310742
产品介绍
产品概述：

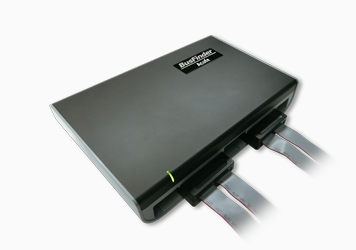

BusFinder 二合一分析仪 (协议+逻辑)
PC-based, 64 通道
USD 3.0 接口, 12V 电源
32Gb 总內存

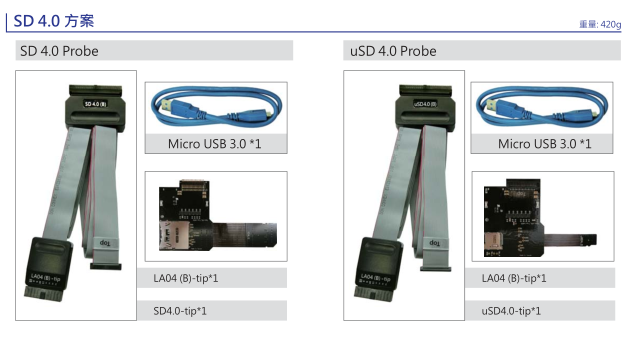

协议分析仪: eMMC 5.1, NAND Flash, SD 3.0, SD 4.0 (UHS-II)
32Gb 总內存
协议分析仪: eMMC 5.1, NAND Flash, SD 3.0, SD 4.0 (UHS-II)
数据即时显示 (SD 4.0 不提供波形显示)
触发命令或资料, 便于定位

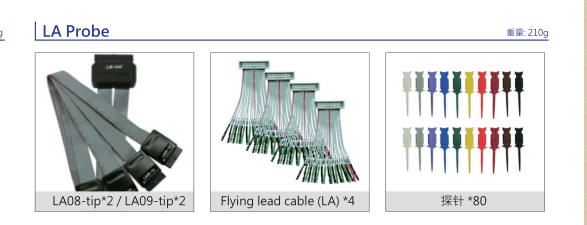

不同主动探头应用于不同协定, 方便接线并稳定撷取讯号品质与阻抗匹配
过滤特定资料, 节省记忆体
隐藏特定资料, 便于阅读
搜寻特定资料, 便于寻找
两组电压侦测, 便于得知电压变化
资料统计, 提供精准数据分析
利用电脑硬碟长时间监控协定资料
逻辑分析仪: eMMC 5.1, NAND Flash, SD 3.0, Serial Flash (SPI NAND), SPI
逻辑分析仪: eMMC 5.1, NAND Flash, SD 3.0, Serial Flash (SPI NAND), SPI
2.4GHz高采样率时序分析
8阶流程图式触发
提供含波形之解码
堆叠示波器成混合信号量测，观察数位及类比波形
| BusFinder 系列 | |||
| 规格 | BF6264B | ||
| 电源 |
电源 12V Power adapter 静态消耗功率 18W 瞬间最大消耗功率 45W |
||
| 传输界面 | USB 3.0 | ||
| 时序分析 (异步,采集频率 | 4GHz | ||
| 状态分析 (同步,外部时钟) | 250MHz | ||
| 资料存储方式 | 传统存储, 跳变存储 | ||
| 通道 (Data / Clock) | 64/4 | ||
| 总记忆体 | 32 Gb | ||
|
时序
vs.
通道数
vs.
记忆体
|
时序分析 可用通道数 / 每通道记忆体
4GHz 16 / 2Gb
2.4 / 2GHz 32 / 1Gb
1GHz 500 / 250 / 200MHz 64 / 500Mb
|
||
| 触发 |
分辨率 250 ps 通道数 64 状态 8 事件 8 前置 / 后置 / 延迟 Yes 忽略次数 Yes (1 ~ 1000000 times) 种类 Range, Word, Channel, Width, Time-out, Sigle / Multi Level 协议 (根据方案) eMMC 5.1, NAND Flash, SD 3.0, Serial Flash (SPI NAND), SPI |
||
| 输入电平 |

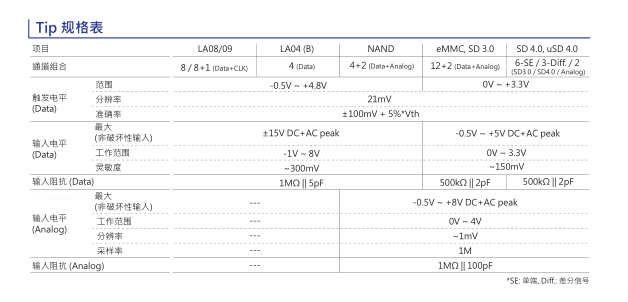

最大 请参阅 Tip 规格表 灵敏度 请参阅 Tip 规格表 |
||
| 输入阻抗 | 请参阅 Tip 规格表 | ||
| 温度 | 工作温度/保存温度 5℃~45℃ (41℉~113℉)/-10℃~65℃ (14℉~149℉) | ||
| 相位误差 | < 500 ps | ||
| 输入/出埠 |
输入埠 (堆叠用) TTL 3.3V (上升沿 / 下降沿) 触发脉冲 > 8ns 输出埠 (堆叠用) TTL 3.3V 参考时钟输入 10MHz, Vpp=3.3 to 5V 参考时钟输出 10MHz, TTL3.3V 接口种类 MCX jack/female |
||
|
选购协议分析
(H/W, S/W)
|

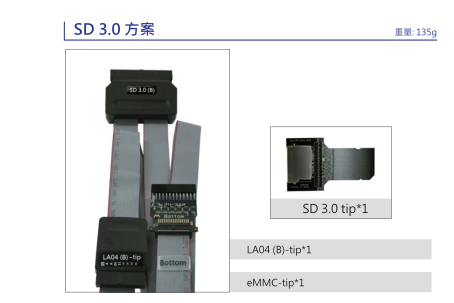

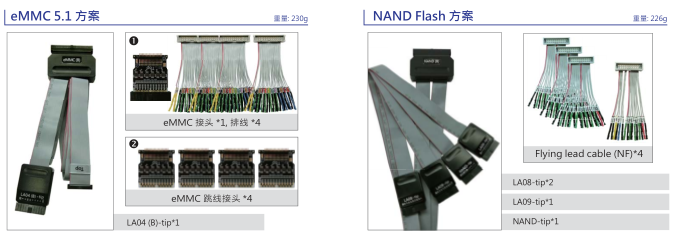

eMMC 5.1 可 NAND Flash 含Serial Flash (SPI NAND), SPI 总线触发及解码 SD 3.0 可 SD 4.0 包含 SD 3.0 |
||
| 软件功能 |
波形放大缩小 有 (可使用鼠标滚轮) 使用语系 English / 繁體中文 / 简体中文 波形高度 可改变 全域窗口/报告窗口 有 快速鼠标定位 有 导入通道名称 有 快速新增总线分析 有 触发光标/辅助光标 1/25 总线分析 eMMC 5.1, NAND Flash, SD 3.0, Serial Flash (SPI NAND), SPI |
||
| 主机尺寸 | 长 x 宽 x 高 (mm³ 270 x 175 x 55 (mm³) | ||
