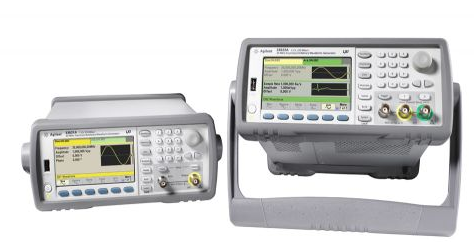

是德 33521B 波形发生器

是德 33521B 波形发生器
产品简介
产品概述: 33500B 系列波形发生器采用独有的 Trueform 信号生成技术,提供远优于 传统 DDS 的信号发生能力、保真度和灵活性,帮助您加快开发速度和提升产 品品质。 在过去二十多年中
订购热线:010-60310742
产品介绍

产品概述:

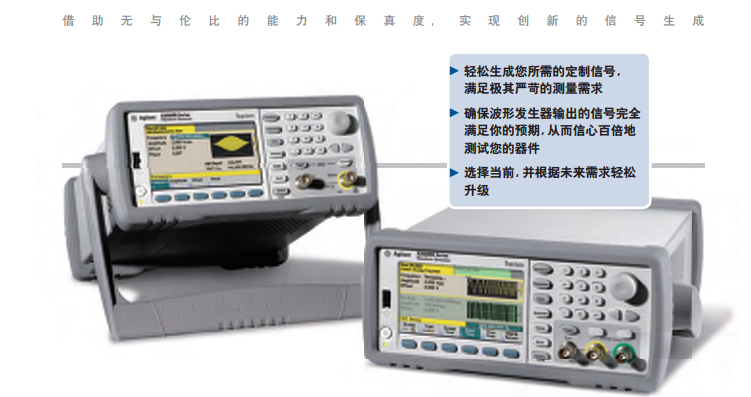

33500B 系列波形发生器采用独有的 Trueform 信号生成技术,提供远优于 传统 DDS 的信号发生能力、保真度和灵活性,帮助您加快开发速度和提升产 品品质。
\

   在过去二十多年中,直接数字合成 (DDS) 一直是函数 发生器和经济型任意波形发生器的理想波形生成技术。 DDS 可使波形发生器具备很高的频率分辨率、便利的定 制波形和较低的价格。
   与其它技术一样,DDS 存在固有的缺点和局限。工 程师要想执行要求严苛的测量,必须解决这些缺陷,或 花费 10 倍的代价,寻找更高性能的逐点波形发生器。
   安捷伦 Trueform 技术提供全新的升级方案,将 DDS 的优势与逐点法 (PxP) 架构相结合,集两者优点于一身, 同时又没有任何限制。Trueform 技术采用独特的数字采样 技术,以 DDS 的相同价位提供无与伦比的性能。

\

33500B 系列波形发生器的独有特性

全带宽脉冲                                 全带宽脉冲达 20 MHz 或 30 MHz 独立设置上升/下降沿时间
双通道                                         双通道耦合 , 频率和幅度 , 等向和反向 每通道的起始相位的设置 , 通道间的相移的设置
和的调制                                     对两个信号求和 , 独立频率和幅度的双音调制信号 , 方波加正弦 , 脉冲加噪声
逐点任意波形                             生成多达 1M 个采样点 ( 标准 ) 或 16 M 采样点 ( 可选 )  任意波形 可连接在一起 , 生成多达 512 个序列
电压设置                                    1 mVpp 的最低输出电压范围 , 10 倍的改善。 可设置电压高限和低限值 , 以防止被测器件过载
PRBS 码型                                 提供标准 PRBS 码型、PN7 ... PN23 选择 PN 类型 , 设置比特率 , 设置边沿时间


技术指标

型号 33521B
通道 1
最高频率 20MHz
采样率 160Msa/s

选件MEM

将任意波形存储器从16MSa/通道

选件IQP

IQ 播放器 ( 仅用于 33512B 和 33522B)

选件OCX

恒温控制频率参考可改善稳定度、抖动和相位噪声性能

波形

标配

正弦波、方波、斜波、脉冲、三角波、高斯噪声、伪随机位序列 (PRBS)、直流

内置任意波形

心波、指数下降、指数上升、高斯脉冲、迭加正弦波、Lorentz、D-Lorentz、负斜波、Sinc

用户定义任意波形

高达1MSa(使用选件MEM可达到16MSa), 具有多段波形序列

工作模式和调制类型

工作模式

连续、调制、频率扫描、计数猝发、选通猝发

调制类型

AM、FM、PM、FSK、BPSK、PWM、和 (SUM) ( 载波加调制

调制输入

连接器

后面板 BNC, 隔离

分配

通道1、通道2或两者

电压电平(标称值)

±5V全量程

输入阻抗(标称值)

5kΩ

带宽(-3 dB)(典型值)

0Hz至100kH

频率参考输入

连接器

后面板 BNC, 与机箱和所有其它连接器隔离

参考选择

内部、外部或自动

频率范围

标配 : 10 MHz ± 20 Hz 选件 010: 10 MHz ± 1 Hz

锁定时间 ( 典型值

<2 s

电压

200mVpp~5Vpp

输入阻抗 ( 标称值 )

1 kΩ || 20 pF, 交流耦合

频率参考输出

连接器

后面板 BNC, 机箱参考

频率 ( 标称值 )

10 MHz

输出阻抗 ( 标称值

50Ω, 交流耦合

电平 ( 标称值

dBm, 632mVpp, 50Ω

实时时钟/日历

设置和读取

年、月、日、小时、分钟、秒

电池

CR-2032 纽扣电池 , 可替换型 , 使用寿命大于 5 年 ( 典型值 )

存储器

任意波形和仪器状态存储器

易失

每通道高达 1x106 点或 16x106 点 ( 选件 MEM) 每通道为 512 个序列步进

非易失

文件系统文件空间限制为 64 MB ( 任意波形记录约为 32 MSa)

仪器状态

保存/调用

用户定义仪器状态

关闭

关闭状态自动保存

启动

出厂默认设置或最近一次关闭设置

USB 文件系统

前面板端口

USB 2.0 高速大容量存储器 (MSC) 类器件

能力

读写仪器配置设置、仪器状态以及用户任意波形和序列文件。

速度

10 MB/s ( 标称值 )

一般特征

LXI C 类 ( 第 1.3 版本

10/100Base-T 以太网 ( 插口和 VXI-11 协议 ) USB2.0 (USB-TMC488 协议 ) GPIB/IE-488.1, IE-488.2

Web 用户界面

远程操作和监测

编程语言

SCPI-1999, IE-488.2 可兼容 Agilent 33210A/33220A

图形显示

4.3 英寸彩色 TFT WQVGA (480x272), LED 背光

机械

尺寸

宽 261.1 mm x 高 103.8 mm x 深 303.2 mm ( 已安装缓冲器 ) 宽 212.8 mm x 高 88.3 mm x 深 272.3 mm ( 已移除缓冲器 )
2U x ½ 机架宽

重量 ( 标称值 )

3.3 kg (7.2 lbs)

环境

储存温度

40˚C ~ 70˚C

预热时间

1 小时

工作环境

EN61010, 污染等级 2; 室内环境

工作温度

0˚C ~ 55˚C

工作湿度

5% ~ 80% 相对湿度 , 无冷凝

工作高度

高达 3000 米

标准

安全性

符合欧洲低电压指令 , 带 CE 标志。 符合 UL 61010-1、CSA C22.2 61010-1 和 IEC 61010-1:2001

EMC

符合欧洲测试与测量产品 EMC 指令。 - IEC/EN 61326-1 - CISPR Pub 11 第 1 组 ,
A 类 - AS/NZS CISPR 11 - ICES/NMB-001 符合澳大利亚标准 , 带 C-Tick 标志 ISM 器件符合加拿大 ICES-001 标准。
ISM 器件符合加拿大 NMB-001 标准

噪声 ( 标称值

SPL 35 dB (A)

外接电源

电压

100 V - 240 V 50/60Hz -5%, +10% 100 V - 120 V 400Hz ±10%

功耗 ( 典型值

< 45 W, < 130 VA

保修

3 年保修期 ( 中国 )
