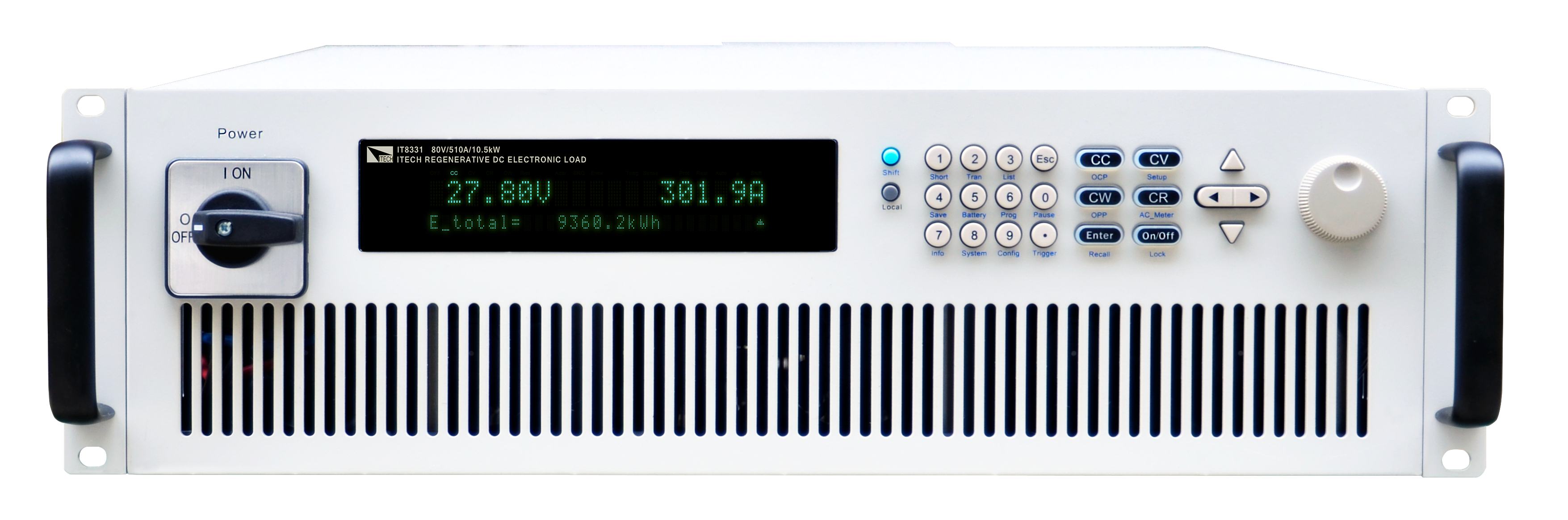

IT8300系列 能量回馈式直流电子负载

IT8300系列 能量回馈式直流电子负载
产品简介
IT8300系列能量回馈式直流电子负载既能模拟各种负载特性,又能将电能无污染的回馈电网,不但节省了用电和散热成本,同时也符合节能环保的需求。3U体积内可提供高达10.5kW的功率吸
订购热线:010-60310742
产品介绍
IT8300系列能量回馈式直流电子负载既能模拟各种负载特性,又能将电能无污染的回馈电网,不但节省了用电和散热成本,同时也符合节能环保的需求。3U体积内可提供高达10.5kW的功率吸收,通过主从并联和均流功能,可将功率扩展至105kW或以上。IT8300系列可以自动检测电网状态、累计并网电量、提供孤岛保护功能,电池测试功能、动态带载模式以及LIST功能。内置LAN/USB/RS232/RS485/CAN通信接口,特别适用于大功率电源、蓄电池、光伏电池、电动汽车、储能系统等测试领域。

产品特点



♦ 电压范围:80V/800V

♦ 单机输入电流高达3570A
♦ 单机输入功率高达73.5KW
♦ 主从并联,主动均流,可扩展至105KW或以上 *1
♦ 能量回收效率最高可至95% *2*3
♦ 3U体积高功率密度可达10.5KW
♦ 并网电量累计功能
♦ 电网状态自动检测,实现可靠并网功能、孤岛保护功能;
♦ 四种放电工作模式:CC/CV/CR/CP
♦ 动态带载模式
♦ 电池测试功能、自动测试功能,短路功能测试
♦ 可测量显示多项参数:Vdc、Idc、Pdc、Vac、Pac、Fac、Wac
♦ 具有预充电功能,防止直流加载电流过冲
♦ 全面的保护功能:OVP/OCP/OPP/OTP和电网故障保护、故障存储;
♦ 标配LAN/USB/RS232/RS485/CAN通信接口,支持SCPI协议

*1  更大功率需求请咨询ITECH
*2  800V机型的效率最高可至95%,80V机型的效率最高可至94%
*3  回馈的电能是为厂内电能再利用,非公共电网

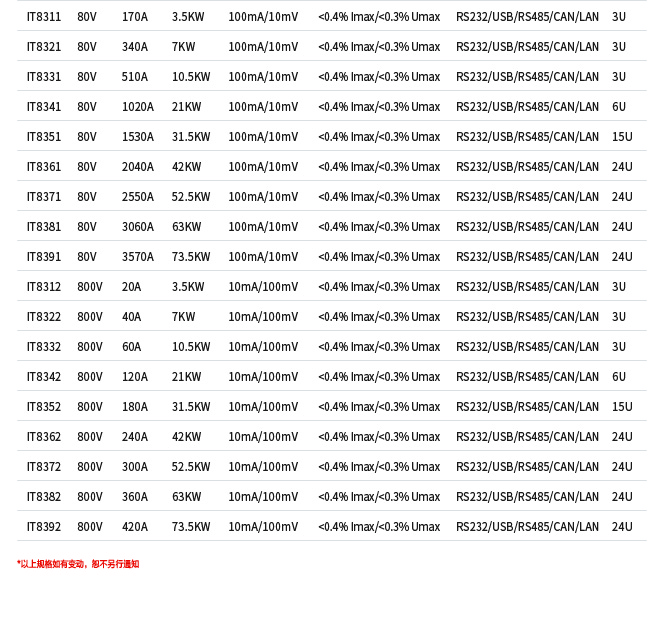

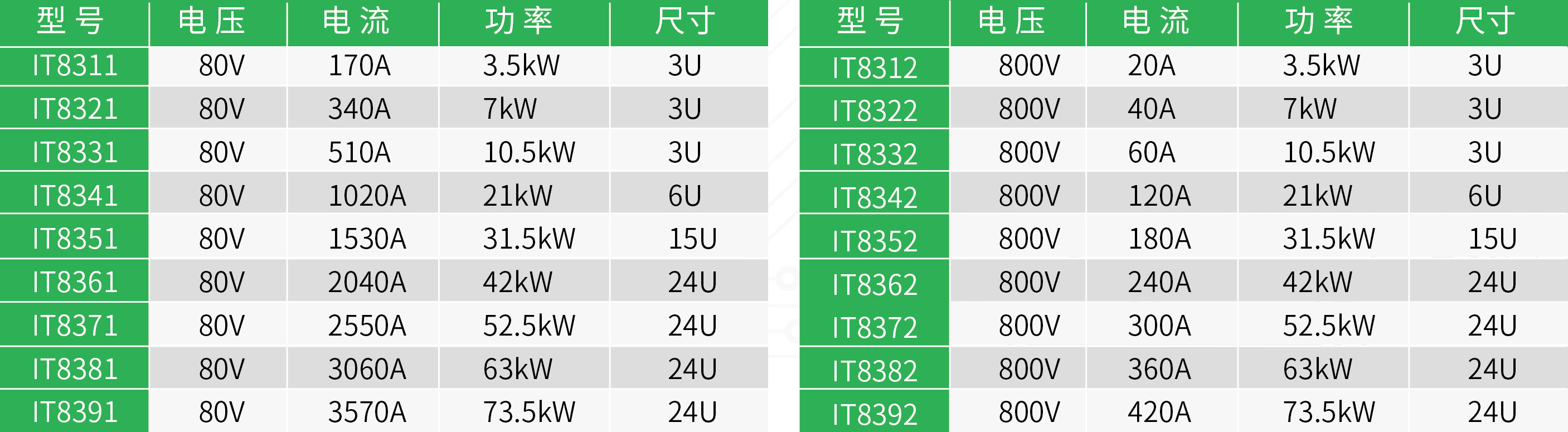

规格一览








应用范围



♦ 各种电池(铅蓄电池、锂电池、动力电池组、储能电池)的放电测试
 自然能源(太阳能电池阵列、风能发电)的虚拟负载的测试
 AC/DC、DC/DC转换器的老化寿命测试
 汽车高压(如36V、42V)电动机、保险丝、继电器的老化测试和小型电机的测试
 自带大容量电池的机械系统(如无人搬运车、护理电动椅等)的安全性测试
 大型直流电源如地面电源的测试
 燃料电池或电池堆的评价测试
 电力电子设备的检测与老化

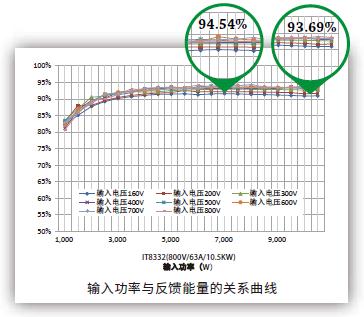

超高的能量回收效率最高可达95%



IT8300系列能量回馈式直流电子负载不同于能量消耗型的普通电子负载,其最主要的特点是提供独特的能量回收功能,可以回收电能然后厂内直接利用,而非以热能的形式消耗掉。其转换效率最高可达接近95%,不但大大降低了用户的用电成本,同时也避免使用空调或昂贵的制冷系统,减少噪音。

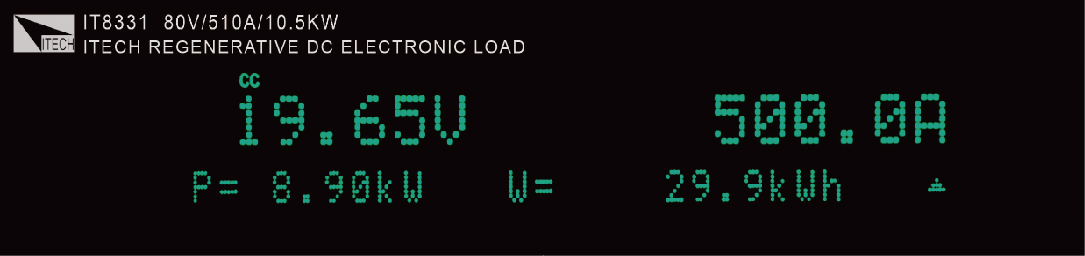

电量累积,节能效果一目了然



IT8300系列能量回馈式直流电子负载利用电力电子变换技术在完成测试功率实验的前提下,将被测电源的输出能量循环再生利用。通过内部高速电压、电流的采样,用户可以在仪器面板中直接查看当前的电能参数,包括每相的电压、频率和功率。还可以查看总功率、当前回馈总电量和历史回馈总电量,节能效果一目了然。断电重新开机后,IT8300系列可在上一次关机前的电量基础上继续累积。

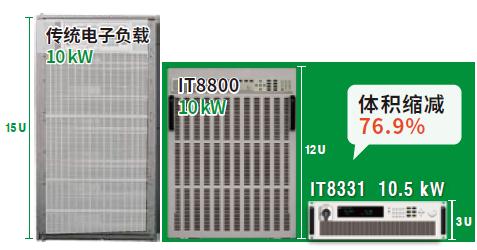

高功率密度



普通的能耗性电子负载不仅耗能耗电,本身的体积和重量也非常大。10KW的能耗型负载体积至少要12U,不但搬运困难,成本较高。IT8300系列能量回馈式直流电子负载采用高功率密度设计,3U体积内可提供高达10.5KW的功率吸收。同样的输出功率,体积减少了76.9%。

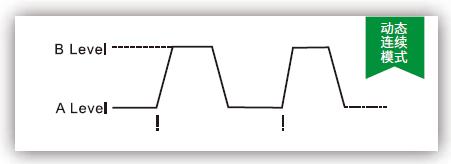

动态测试功能

IT8300系列能量回馈式直流电子负载在 CC 模式下可以进行动态测试功能,根据设定规则使电子负载在两种设定参数间切换,用来测试电源的动态特性,查看电源在拉载电流阶跃变化时自身稳定的能力。动态测试模式可分为连续模式,脉冲模式及翻转模式。

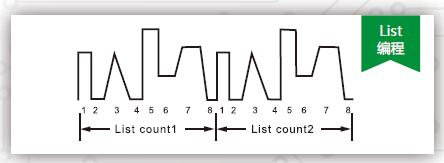

List功能

IT8300系列能量回馈式直流电子负载的List 模式可以准确高速的完成复杂的任意电流变化模式,并且与内部或者外部信号同步,完成多准位带载的精密测试,帮客户大大的节约成本。通过编辑每一步的步值、脉宽和斜率,可以生成多种复杂序列,让用户完成各种带载波形的测试。并且在CC模式下,IT8300系列可设定上升、下降沿速度。
