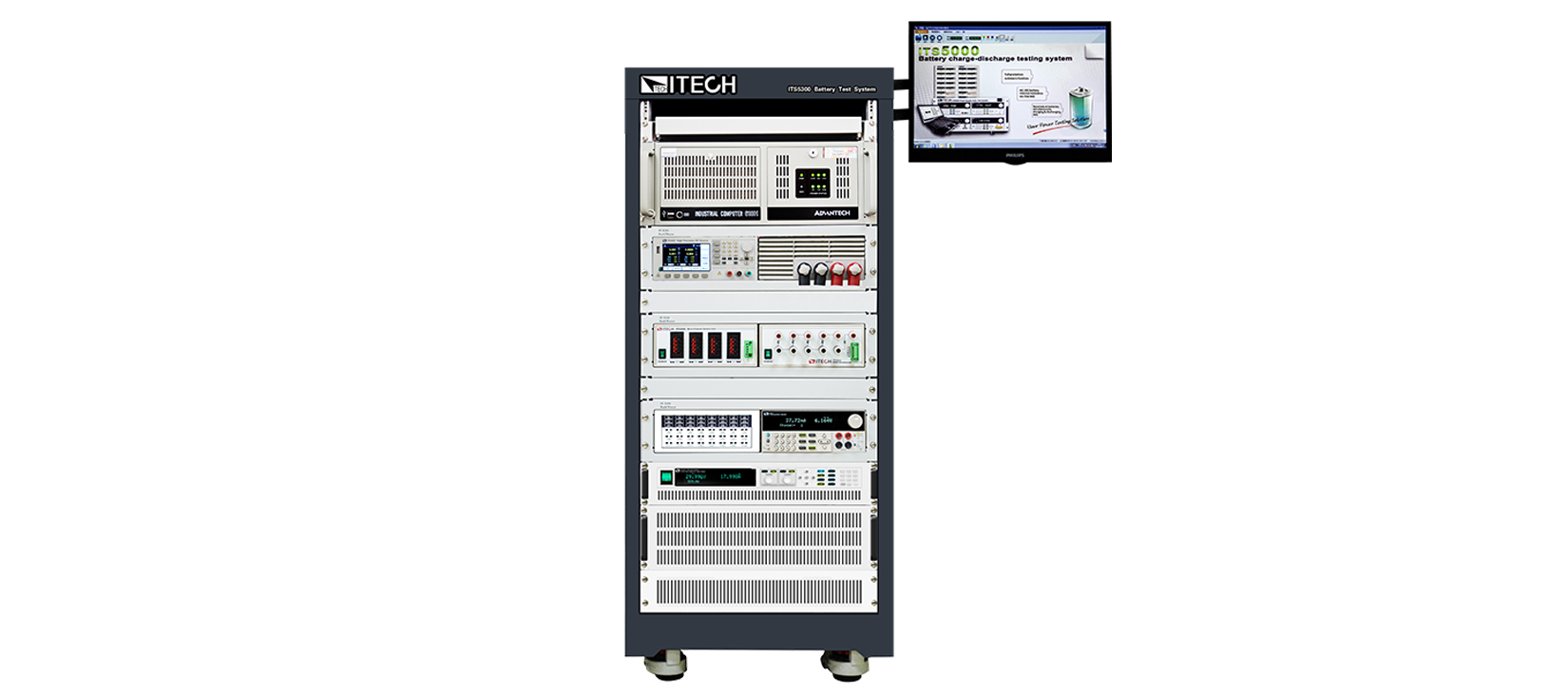

ITS5300 电池充放电测试系统

ITS5300 电池充放电测试系统
产品简介
ITS5300电池充放电测试系统专门用于各种动力电池(铅酸、镍氢、锂电池、超级电容、氢燃料电池等)进行性能检测,能够模拟电动汽车对电池组的各种等效工况要求。可同时对上百个电
订购热线:010-60310742
产品介绍
ITS5300电池充放电测试系统专门用于各种动力电池(铅酸、镍氢、锂电池、超级电容、氢燃料电池等)进行性能检测,能够模拟电动汽车对电池组的各种等效工况要求。可同时对上百个电池包或上百电池包中的200个单体电芯性能检测,极大的提高了产线的测试效率和产量。ITS5300测试系统由ITECH电源、电子负载、内阻测试仪、温度采集仪等产品搭配专业的电池测试软件所组成,自动化程度高,具有较高的稳定性,是用户测试的最佳选择。

产品特点



♦ 具备均充均放能力,可用于单节电池/串联电池组的测试

   * 充电模式:CC/CV/脉冲充电

   * 放电模式;CC/CR/CP/脉冲放电

   * 电压范围:0~1200V

   * 电流范围:0~1500A

   * 功率范围:0~600KW

♦ 响应速度快、采样速率高,充放电无缝切换,适用于各类电池的充放电测试。

   * 采样速率&保存数据时间低至1ms。

♦ 高稳定性,高精度,保证宽泛的电压/电流范围内的绝对精度,提高设备利用率。

   * 电压:0.05% +30mV

   * 电流:0.2% +120mA

♦ 系统采用标准模块化设计,易于扩展硬件,扩大应用范围及便于后期维护。

♦ 实时在线监测单模块内阻,电压及温度。可分析单体电池的交流内阻和电池包的直流内阻。测量温度取决于用户所选择的热电偶型号。

♦ 全方位报警及保护设置,可有效防止电池过放,过充及其他意外故障

♦ 系统采用GPIB通信,可支持多套系统扩展使用(ITS5300-001采用USB通信)

♦ 多通道独立控制

♦ 可同时对上百通道电池进行充放电






电池快速均充均放



串联电池组作为电源被广泛应用在各种领域,但是串联结构导致其中各单体电池在充电中无法自动得到均衡,多余的能量只能通过热能的形式耗散,从而对发热的单体电池造成损害。极大地影响了电池组的性能和寿命。

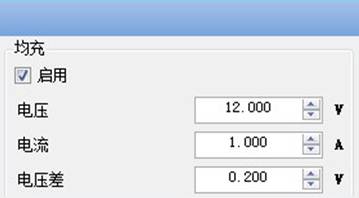

ITS5300-003电池均充均放测试系统通过实时监测单体电池的电压,可对组中电压不平衡的单体电池进行独立充放电,从而有效提升电池组的可用容量,延长使用寿命。在每个工步设置时可以同时设置均充均放的电压、电流和电压差,当单体电池间的电压差满足设定值,双极性均充均放电源会对单体电池进行独立充放电操作。

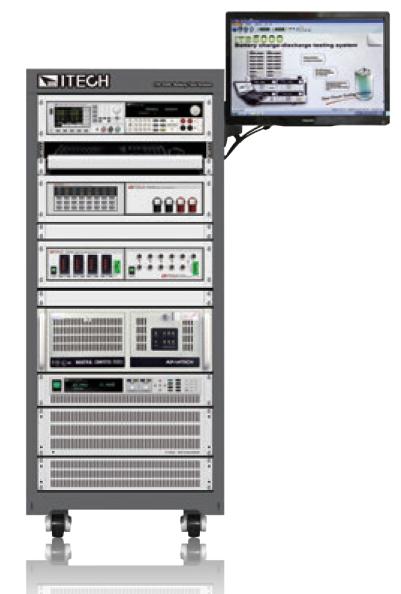

模块化设计结构



ITS5300电池充放电测试系统,由工业电脑,电子负载,电源,内阻分析仪及温度采集仪等设备组成。突破传统单一测试的局限性,提供专业的测试工步,帮用户大幅提高测试效率。同时,借助系统软件可完成对系统内各个设备的同步远程控制。模块化的设计使用户可根据需求挑选最适合自身测试需求的仪器来搭建自动化的测试平台,如此为系统的架构提供了最大的弹性与可扩展性。

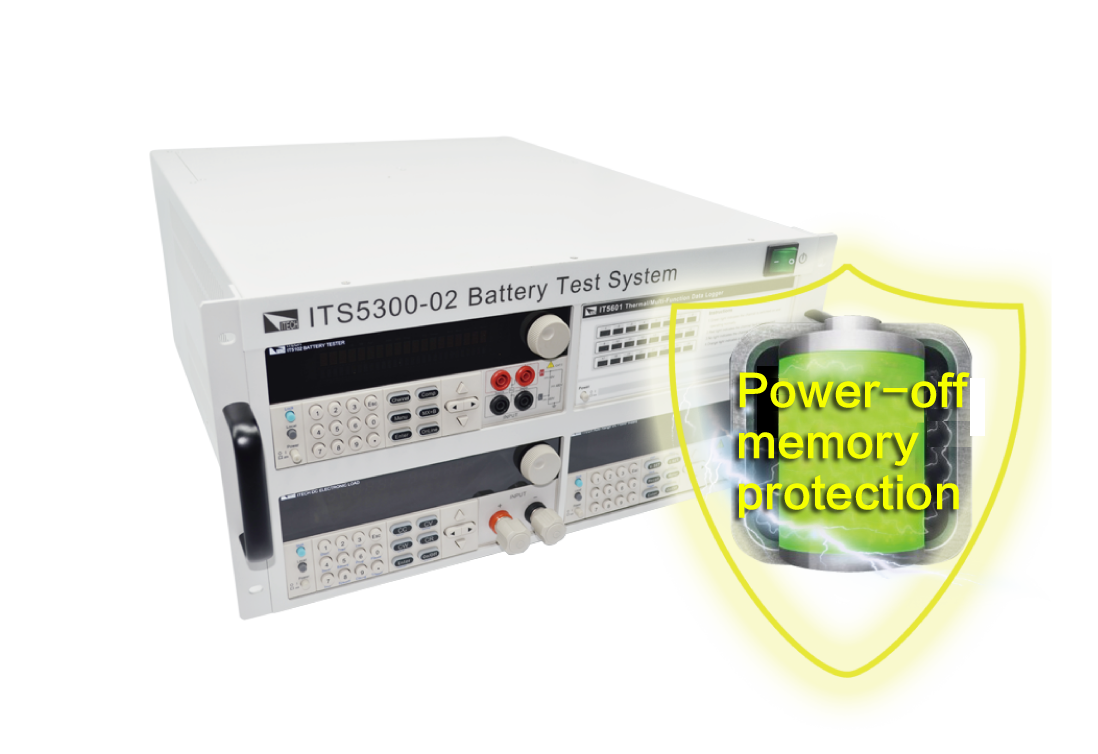

断电记忆保护功能



ITS5300电池充放电测试系统,相比较传统充放电一体机的单一保护设定,其最大的亮点在于提供断电记忆功能。

断电记忆功能是ITECH提供的最前沿完善的保护功能,专门应对于长时间的老化测试而设计研发,可以有效保证长时间老化测试的数据在异常断电或电脑死机等条件下,之前采集的数据仍然能够完好的保存,并且待系统恢复正常运行后,程序接着出错的地方继续往下执行,避免重复测试的麻烦,提高了测试的效率。

同样,若一直处于断电的状态下,系统会自动切断工作中的充电或者放电回路,避免电池的过充和过放,保护电池实验的安全性和可靠性。






实时监控各通道充放电情况



电池组通常由单体电池串联而成,在充放电过程中单体的充放电特性存在差异,因此对于单体的监控也尤为重要。

除了各个通道的重要参数, ITS5300系统可通过搭建温度仪和内阻仪实现对于单体电压,内阻和温度值的实时监控。

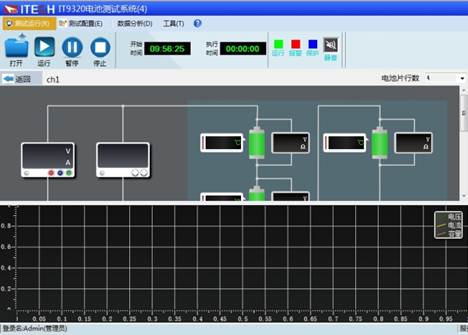

在测试过程中,用户还能够通过测试软件界面清晰明了的观测到每个通道的测试信息。通过有色方块图对单体特性是正常还是异常进行预警,直观一目了然,提高测试可靠性。包括通道配置情况、每个通道中相应电池的电压、电流、放电容量等参数,方便观察与记录。



断电记忆保护功能
断电记忆功能是ITECH提供的最前沿完善的保护功能,专门应对于长时间的老化测试而设计研发,可以有效保证长时间老化测试的数据在异常断电或电脑死机等条件下,之前采集的数据仍然能够完好的保存,并且待系统恢复正常运行后,程序接着出错的地方继续往下执行,避免重复测试的麻烦,提高了测试的效率。同样,若一直处于断电的状态下,系统会自动切断工作中的充电或者放电回路,避免电池的过充和过放,保护电池实验的安全性和可靠性。
