平凸透镜

平凸透镜

平凸透镜

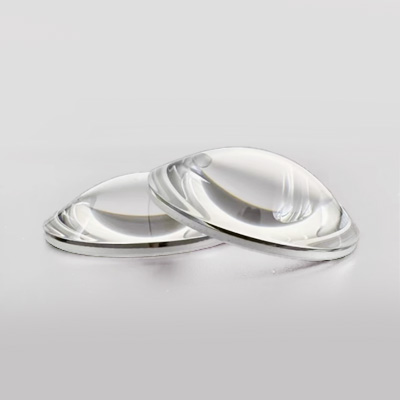

平凸透镜具有正焦距,近最佳外形,可用于聚焦准直光或准直点光源。永兴感知的透镜提供多种光学材料基底,包括k9、紫外熔融石英、氟化钙、硒化锌、硫化锌等。更多材料请查看光学玻璃材料页面。

通用参数:
焦距: ±2%@587.6nm
直径公差: ±0.1mm
中心厚度: ±0.1mm
表面质量: 20-10 40-20 可选
通光孔径: >90%外形尺寸
镀膜: 无镀膜/或镀增透膜

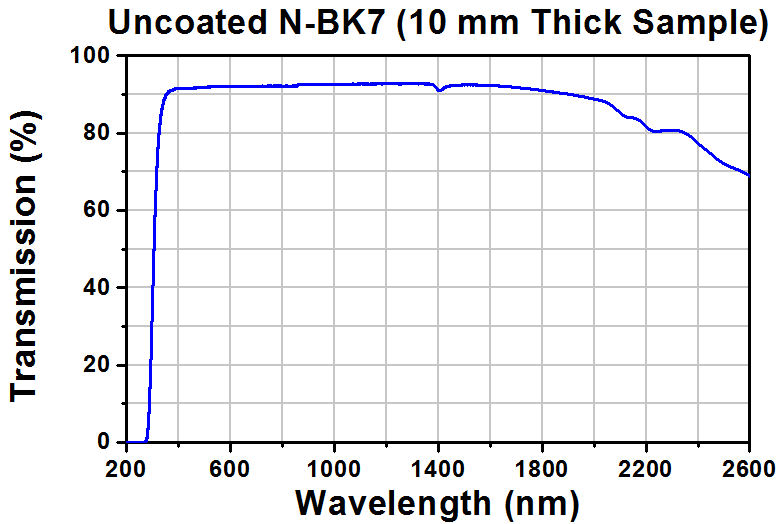

图2.1是N-BK7玻璃(符合RoHS标准的BK7玻璃)的透射率曲线。图示为10 mm厚的未镀膜样品测量的总透过率,包含表面反射。我们的N-BK7平凸透镜可选未镀膜版本,也可选镀增透膜的版本,增透膜包括:350 - 700 nm(型号后缀为-A)、400 - 1100 nm(型号后缀为-AB)、650 - 1050 nm(型号后缀为-B)、1050 - 1700 nm(型号后缀为-C)或1.65 - 3.0 µm(型号后缀为-D)。

这些高性能的多层增透膜在指定波长范围内(除AB和D膜,它们的平均反射率< 1.0%)的平均反射率低于0.5%(每个表面);且这些镀膜对于从0°和30°(0.5 NA)之间的入射角(AOI)都提供高性能。下图曲线为此系列中标准镀膜的性能与波长的关系。宽带膜的典型吸收为0.25%,这没有反映在反射率曲线中。

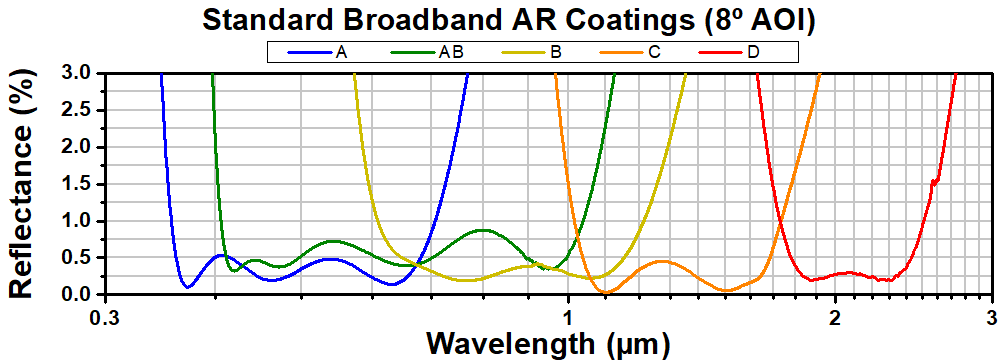

图2.2:标准宽带增透膜(8° AOI)
介绍
永兴感知具有一系列质检流程,确保我们的单透镜符合已公布的标准和规格。质检过程首先是检测透镜的成像能力,最终是检测表面质量和尺寸。本标签会带您了解质量检测的基本程序。

单透镜质量检测

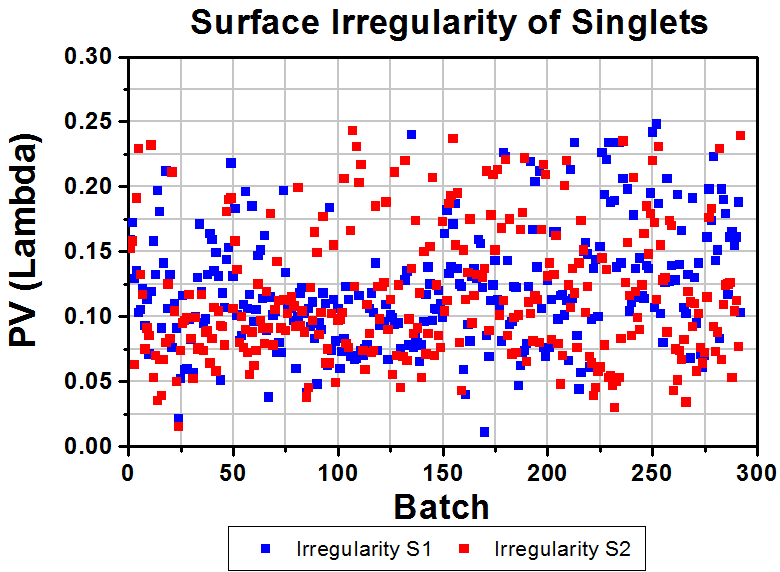

单透镜成形后便进行性能检测。根据MIL-PRF-13830B(如下)中给出的抽样计划第六级,检测焦距、表面局部光圈数和光圈数(surface irregularity and surface power)。这三个规格是合理成像的必要条件。波长为633 nm时,根据单透镜的材料不同,元件的表面局部光圈数保持在1/4波长或1/2波长以下。下面是200多批单透镜前后表面局部光圈数数据的曲线图。

这时,有些未镀膜的单透镜将进入最终检测阶段,而其他未镀膜的透镜将会镀上增透膜(AR)。光学镀膜流程也有其过程检测。为了确保所镀增透膜的性能,我们用分光光度计扫描透镜陪镀片;这些厚度为2 mm的陪镀片材料,与同一批次其他元件的材料一致,用于验证其反射与透射性能。对于反射率的验证,我们每个镀膜批次至少使用一个陪镀片。透射光学元件双面镀膜,因此,对于透射率的验证,我们使用一个两面镀膜的陪镀片。数量较大的批次则使用多个陪镀片进行检测,以确保整个镀膜室的均匀度。通过检测每个批次镀膜的性能,监控不同批次之间的差异。下表中可以看到镀膜的差异。

未镀膜和镀有增透膜的单透镜最终还需要完成直径与厚度的批次检测,以及100%的目视检测,确保其表面质量、倒角和通光孔径符合我们公布的规格要求。表面质量包括元件表面的划痕、麻点和其它掺杂物;当元件与高功率光源一起使用时,如果表面质量不佳,会增加破坏单透镜的几率。这些检测都根据MIL-PRF-13830B的照明要求,在洁净室的暗室中完成。在暗室中的单光源照明下检测玻璃内部的缺陷,可以避免受到其他强光或反射的影响。

MIL-PRF-13830B:光学元件的性能规格

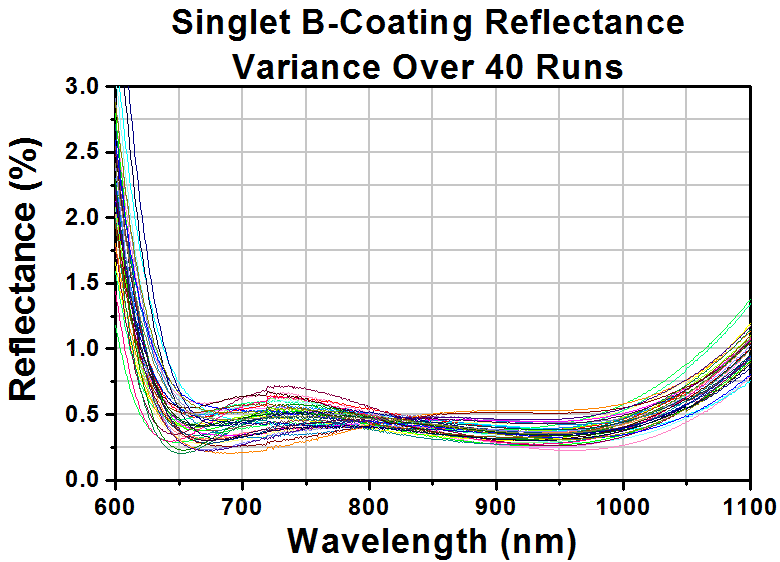

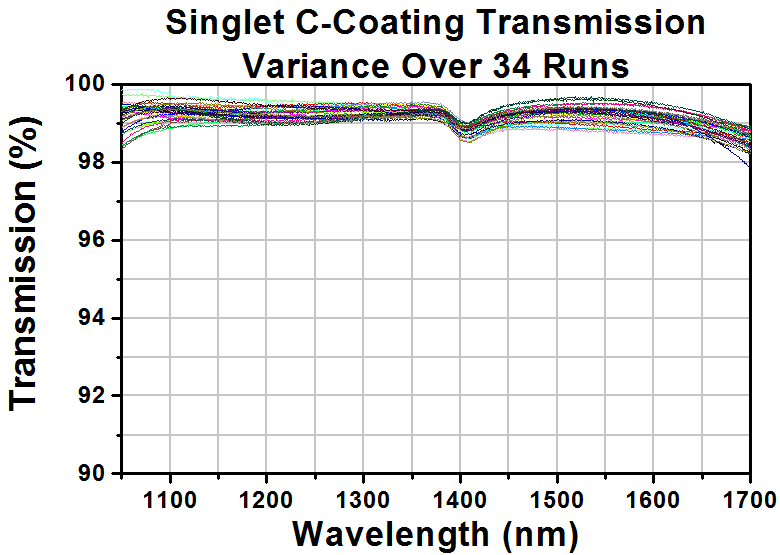

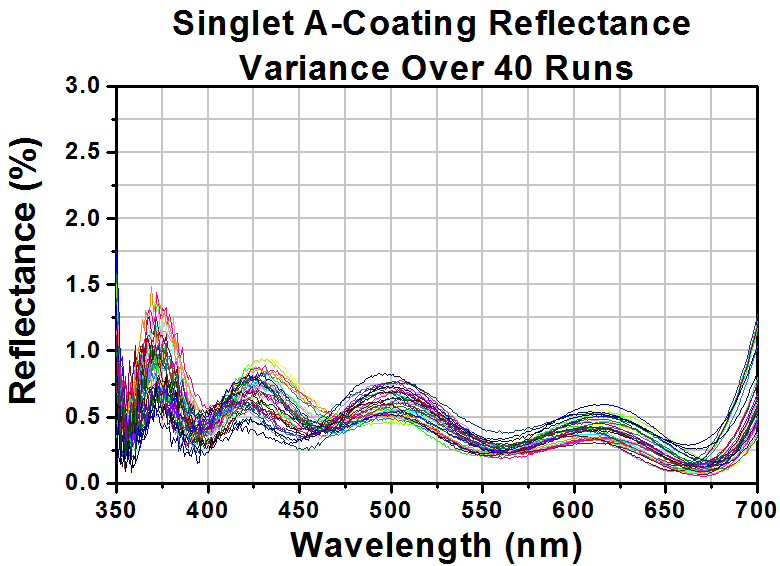

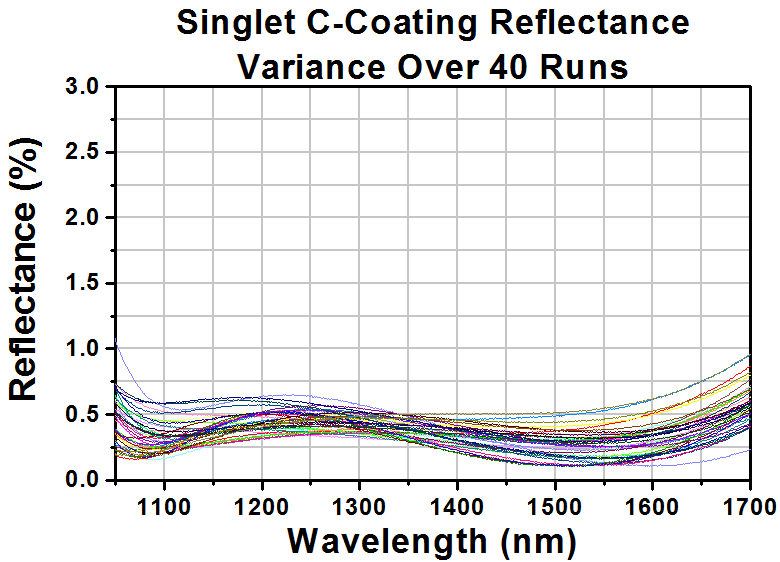

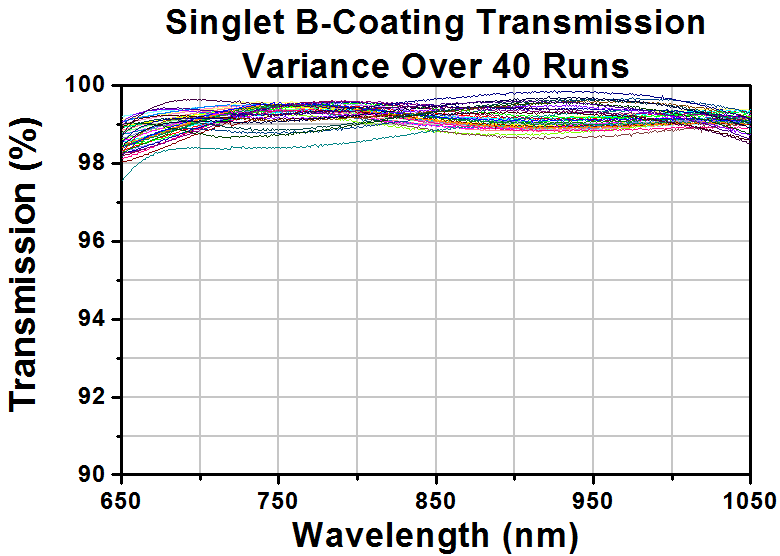

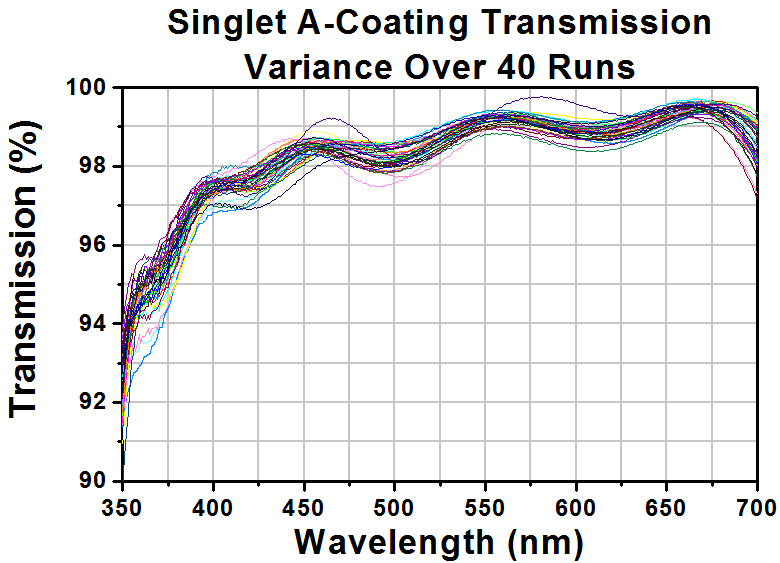

Table 3.2 Coating Variances-A Coating350 nm to 700 nm-B Coating650 nm to 1050 nm-C Coating1050 nm to 1700 nmCoating Variance:Transmission

Coating Variance:
Reflectance



Table 3.3 Singlet Irregularity

免责声明:此处显示已镀膜的透射数据均取自由N-BK7或等效玻璃制成的2 mm厚的陪镀片,所有数据都为典型值。性能数据可能会因批次不同而有所差异。如有关于这些数据的使用或可靠性的问题,请联系技术支持。

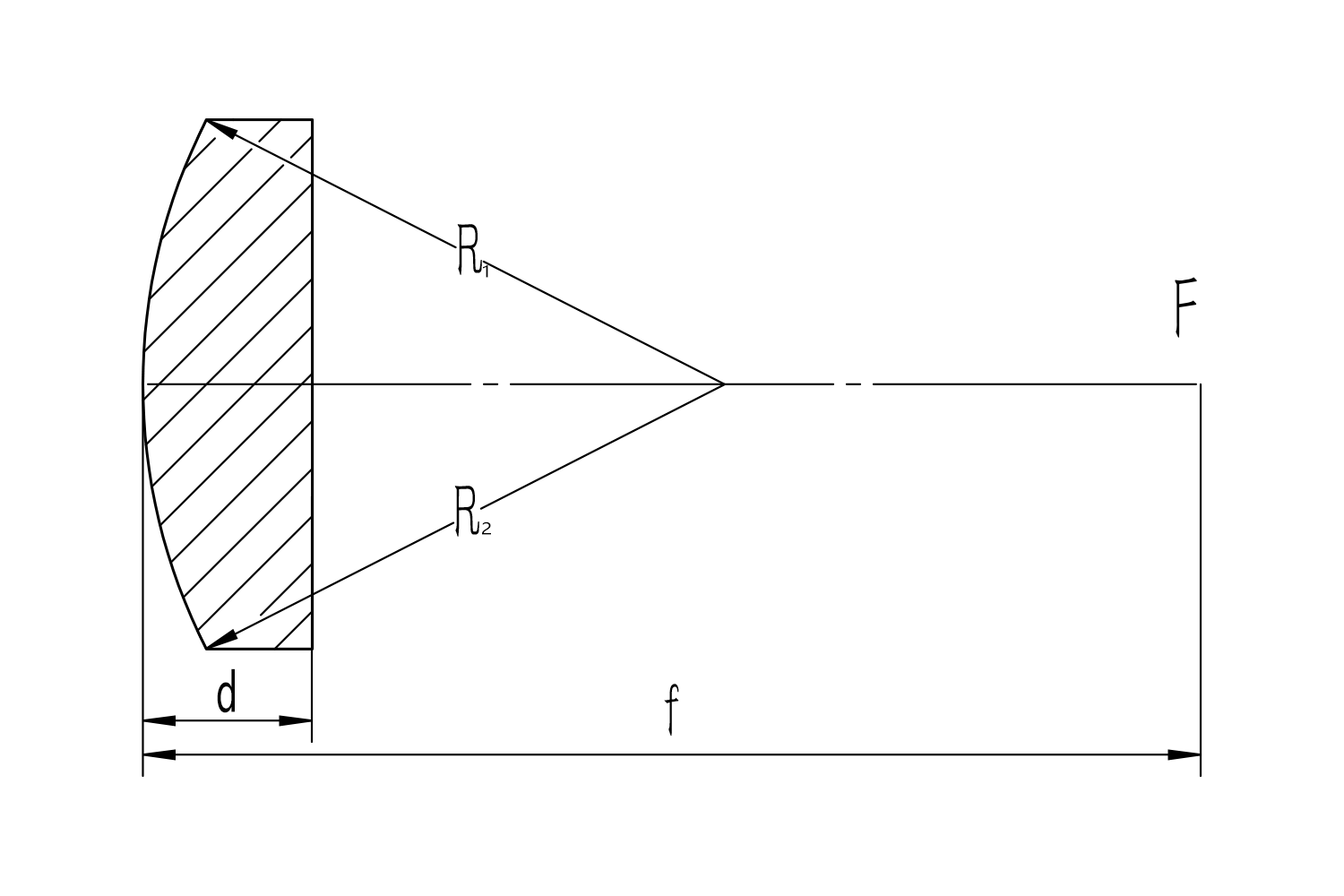

在公式中,nl是透镜的折射率,R1R2分别是表面1和表面2的曲率半径,d是透镜的中心厚度。


厚球面透镜的焦距可以使用下面的厚透镜公式计算:



当使用厚透镜公式来计算平凸透镜的焦距时,R1=∞且R2=-R。注意R前面的负号是因为推导厚透镜公式的符号规则而引入的,R值可以在规格标签或者在每个透镜的机械图纸中查找。这样,厚透镜公式可以简化为:



使用以上简化的厚透镜公式计算的透镜焦距等于第二(后)主平面(H")位置和准直光线入射到平凸透镜曲面时聚焦光位置之间的距离。厚透镜主平面的位置使用下面的公式计算:


和厚透镜公式一样,H'简化为0,而H"简化为:



以上公式计算平凸透镜的主平面位置时,fb是透镜的后焦距,也常称为透镜的工作距离。


平凸透镜是一种一面为平面、另一面为凸面的光学透镜,其独特的光学特性使其在多个领域有着广泛的应用。以下是平凸透镜的主要使用场景及相关介绍:

一、光学成像系统


相机与镜头
在传统胶片相机和现代数码相机中,平凸透镜可作为镜头的组成部分,用于汇聚光线,帮助形成清晰的影像。例如,某些定焦镜头或微距镜头会利用平凸透镜来优化光路,改善成像质量。
投影仪
投影仪的光学系统中,平凸透镜可将光源发出的光线汇聚并投射到屏幕上,确保图像的亮度和清晰度。它能调整光束的发散角度,使投影画面均匀分布。
显微镜与望远镜
在简易显微镜中,平凸透镜可作为物镜或目镜,放大微小物体的图像。
望远镜的目镜部分有时也会使用平凸透镜,帮助观测者更清晰地看到远处的物体。

二、激光与光学仪器


激光聚焦
平凸透镜常用于激光系统中,将激光束聚焦到特定的点上,提高能量密度。例如,在激光切割、激光雕刻或激光打标设备中,通过平凸透镜的聚焦作用,可使激光束精确作用于目标物体表面。
光谱仪与分光计
在光谱分析仪器中,平凸透镜可用于汇聚光束,使光线准确进入分光元件(如棱镜或光栅),从而实现光谱的分离和检测。
激光测距仪
激光测距仪通过发射和接收激光信号来测量距离,平凸透镜可用于校准激光束的发射方向和接收角度,提高测距的精度。

三、照明与光通信


LED 照明
在 LED 照明设备中,平凸透镜可作为光学透镜,将 LED 发出的发散光线汇聚成平行光或特定角度的光束,提高照明效率和均匀性。例如,射灯、手电筒或舞台灯光设备中常使用平凸透镜来调整光束形状。
光通信系统
在光纤通信中,平凸透镜可用于耦合光源(如激光器)与光纤,将光信号高效地导入光纤中,减少能量损失。此外,在光信号的接收端,平凸透镜也可用于汇聚光纤出射的光线,提高接收灵敏度。

四、科学研究与实验


光学实验教学
平凸透镜是光学实验中的基础元件,常用于演示光的折射、聚焦、成像等原理。例如,在中学或大学的物理实验中,学生可通过平凸透镜观察物体的成像规律,理解透镜的光学特性。
物理与光学研究
在科研领域,平凸透镜可用于构建各种光学实验装置,如干涉仪、衍射实验系统等,用于研究光的波动性、量子光学或材料的光学性质。

五、医疗与生物领域


医疗仪器
在眼底镜、内窥镜等医疗设备中,平凸透镜可帮助医生观察人体内部器官的细节。例如,眼底镜利用平凸透镜汇聚光线,照亮视网膜并形成清晰的图像。
激光手术设备(如激光近视矫正手术)中,平凸透镜可用于聚焦激光,精确作用于角膜或晶状体,实现手术目的。
生物显微镜
生物显微镜的物镜和目镜系统通常包含多个透镜,其中平凸透镜可作为其中的组成部分,提高显微镜的放大倍数和成像质量,帮助观察细胞、微生物等微小生物结构。

六、其他应用场景


放大镜
常见的手持放大镜多为平凸透镜,通过将物体置于其焦距以内,形成放大的虚像,方便阅读小字或观察细小物体。
眼镜片
部分眼镜片(如远视眼镜)可能采用平凸透镜的设计,用于矫正远视眼的屈光不正问题,使光线准确聚焦在视网膜上。
太阳能设备
在太阳能聚光系统中,平凸透镜可用于汇聚太阳光,提高太阳能电池板的接收功率,从而增加太阳能的转换效率。

平凸透镜的选型与注意事项


材料选择
平凸透镜的材料(如光学玻璃、石英、塑料等)需根据使用场景的波长范围、温度要求和耐腐蚀性等因素确定。例如,紫外波段的应用需选用石英材料,而普通可见光场景可使用光学玻璃。
焦距与直径
根据具体应用需求,选择合适的焦距和直径。焦距决定了聚焦能力,直径则影响通光量和成像范围。
表面精度
高精度的平凸透镜表面平整度更高,可减少像差(如球面像差),适用于对成像质量要求较高的场景(如激光聚焦、精密光学仪器)。

总之,平凸透镜凭借其汇聚光线的特性,在光学、电子、医疗、科研等多个领域发挥着重要作用,其应用场景随着技术的发展还在不断拓展。
